SAE J526 Χαμηλού άνθρακα γαλβανισμένος σωλήνας από ακριβές χάλυβα Bundy Tube για συστήματα πέδησης
Λεπτομέρειες προιόντος
SAE J526 Precision Steel Tube
,Σωλήνας Bundy από χάλυβα χαμηλού άνθρακα
,Γαλβανισμένη Υδραυλική Σωλήνωση
SAE J526 Συγκολλημένοι σωλήνες από χάλυβα χαμηλού άνθρακα (κουλουριασμένοι) για γραμμές φρένων και υδραυλικών
Υλικό
Η σωλήνωση SAE J526 είναι ένας χαλύβδινος σωλήνας με ηλεκτρική αντίσταση (ERW), με ένα τοίχωμα χαμηλής περιεκτικότητας σε άνθρακα που παρέχεται σε πηνία (ή ευθύγραμμα μήκη) για εφαρμογές αγωγών υγρών αυτοκινήτων όπου απαιτείται ελεγχόμενη κάμψη, διόγκωση, σφαιροποίηση, διαμόρφωση και συγκόλληση.
Σημαντική σημείωση σχεδιασμού: Το υλικό SAE J526 δεν προορίζεται για εφαρμογές μονής εκτόξευσης λόγω πιθανής διαδρομής διαρροής που σχετίζεται με την περιοχή του εσωτερικού σφαιριδίου συγκόλλησης/κασκόλ. Εάν είναι υποχρεωτική μια μεμονωμένη έκρηξη, η επιλογή σωλήνα και ο έλεγχος κινδύνου θα πρέπει να καθοριστούν κατόπιν συμφωνίας (ή θα πρέπει να επιλεγεί μια εναλλακτική προδιαγραφή).
Προδιαγραφές
-

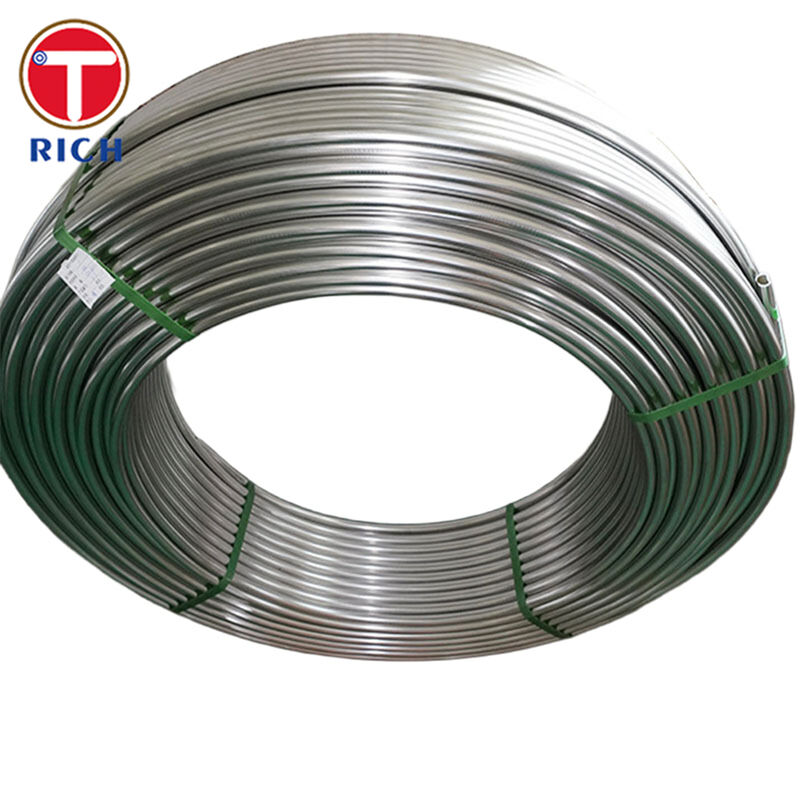

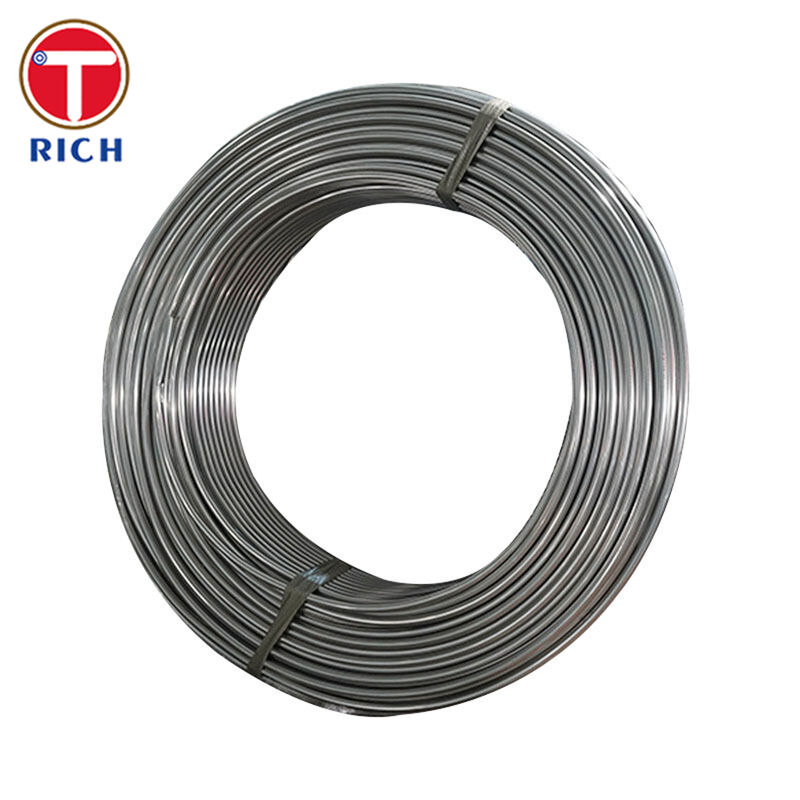

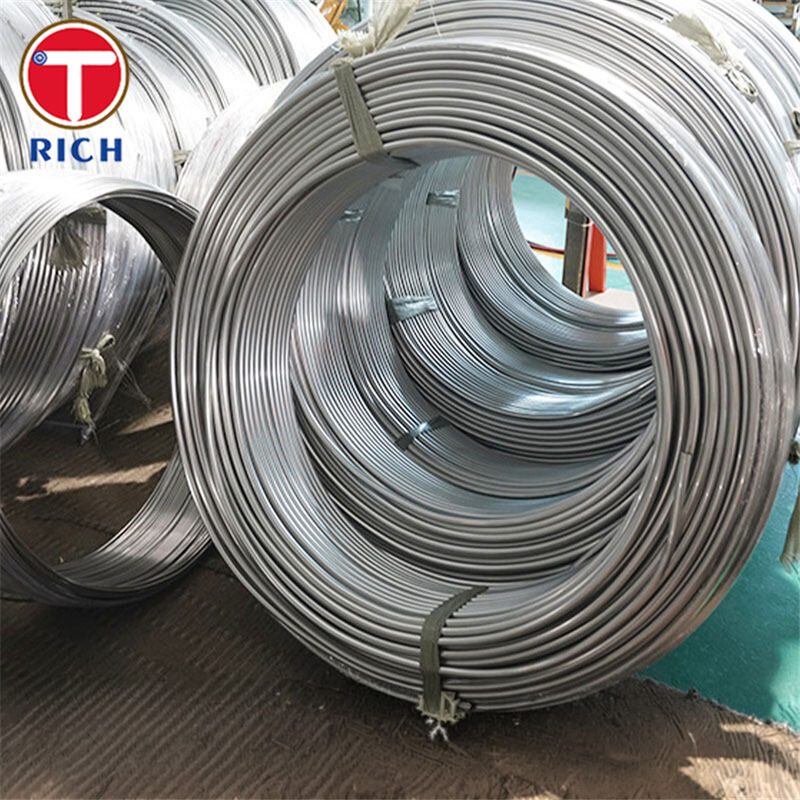

Προμήθεια φόρμας: Διατίθενται κουλουριασμένα (τυπικά) και ίσια μήκη.
-
Εύρος εξωτερικής διαμέτρου (αναφορά από τον πίνακα ανοχής): 3,18 mm έως 88,90 mm.
-
Πάχος τοιχώματος (εμφανίζονται οι κοινές ζώνες ανοχής J526): Ονομαστικά εύρη 0,64–2,50 mm με καθορισμένες ανοχές ανά ζώνη πάχους.
-
Ανοχές διαστάσεων (παραδείγματα από το SAE J526):
-
Η ανοχή OD κυμαίνεται από ±0,05 mm (3,18 mm OD) έως ±0,23 mm (76,2–88,9 mm ζώνη OD).
-
Η ανοχή του τοίχου ποικίλλει ανάλογα με την ονομαστική ζώνη τοίχου (π.χ. ±0,08 έως ±0,20 mm ανάλογα με το εύρος πάχους).
-
-
Ευθύτητα (ευθεία μήκη): 1,0 mm σε μήκος 1000 mm (εκτός εάν παραιτηθεί). δεν ισχύει για τυλιγμένο προϊόν.
-
Βάση δοκιμής (συνήθης για αυτήν την κατηγορία): συνήθως εκτελείται ανά διαδικασίες δοκιμών SAE (π.χ. δοκιμές εφελκυσμού/σκληρότητας και μορφοποίησης).
Βασικά Χαρακτηριστικά
-
Κατασκευή ERW μονού τοιχώματος με ελεγχόμενη εξωτερική επιφάνεια μετά από συγκόλληση για δρομολόγηση και συναρμολόγηση.
-
Σχεδιασμένο για πρακτική κατασκευή: κάμψη, χάντρες, μορφοποίηση και ποιότητα εστιασμένη στη συγκόλληση.
-
Η φιλική προς το πηνίο τροφοδοσία υποστηρίζει αυτοματοποιημένες γραμμές παραγωγής σωλήνων διαμόρφωσης, κοπής σε μήκος και υψηλής απόδοσης.
Τα πλεονεκτήματά μας (Επιλύθηκαν οι 3 κορυφαίες ανησυχίες αγοραστών)
-
Έλεγχος διαρροών και κινδύνου διαρροής (η #1 ανησυχία για τη γραμμή φρένων)
-
Καθορίζουμε ξεκάθαρα το SAE J526 και επισημαίνουμε εκ των προτέρων τον περιορισμό του μεμονωμένων εκρήξεων για να αποτρέψουμε την προμήθεια λανθασμένων προδιαγραφών. Για συγκροτήματα φρένων, συνιστούμε την αντιστοίχιση της μεθόδου σωλήνα + προσαρμογή + εκτόξευση με το πρότυπο του οχήματος (διπλή αναλαμπή / αναλαμπές φυσαλίδας κατά περίπτωση).
-
-
Επιλογές αντιδιαβρωτικής προστασίας για πραγματικά οδικά περιβάλλοντα
-
Η διαδρομή του φρένου και του κάτω μέρους του αμαξώματος εκτίθεται σε ψεκασμό αλατιού, υγρασία και κρούση πέτρας. Μπορούμε να υποστηρίξουμε στρατηγικές επιφανειών ανθεκτικών στη διάβρωση (π.χ. ψευδάργυρο συν οργανικές τελικές επιστρώσεις όπως PVF/νάιλον/εποξειδικό) ανάλογα με τον στόχο αντοχής και τις απαιτήσεις διαμόρφωσης.
-
-
Συνοχή διαστάσεων για αυτοματοποιημένη διαμόρφωση και απόδοση συναρμολόγησης
-
Οι σταθερές ανοχές OD/τοίχου μειώνουν τη μεταβλητότητα των φωτοβολίδων, τα προβλήματα προσαρμογής του σφιγκτήρα και την εκ νέου επεξεργασία. Το SAE J526 παρέχει καθορισμένες ζώνες ανοχής για OD και πάχος τοιχώματος, κάτι που είναι απαραίτητο για σταθερή επεξεργασία μεγάλου όγκου και ποιοτικό έλεγχο.
-
Χημική Σύνθεση
| Βαθμός / Σήμα | Τυπική αναφορά | ντο | Σι | Mn | Π | μικρό |
|---|---|---|---|---|---|---|
| UNS G10080 | SAE J526 | ≤0,10 | 0,07–0,60 | 0,30–0,50 | ≤0,03 | ≤0,05 |
| UNS G10100 | SAE J526 | 0,08–0,13 | 0,07–0,60 | 0,30–0,60 | ≤0,03 | ≤0,05 |
| DC01 (1.0330) | EN 10130 | ≤0,12 | — | ≤0,60 | ≤0,045 | ≤0,045 |
| SPCD | JIS G 3141 | ≤0,12 | — | ≤0,50 | ≤0,040 | ≤0,040 |
| Q195 | GB/T 700 | ≤0,12 | ≤0,30 | ≤0,50 | ≤0,035 | ≤0,040 |
Μηχανικές Ιδιότητες
| Βαθμός / Σήμα | Απόδοση / Απόδειξη | Αντοχή εφελκυσμού | Επιμήκυνση | Σκληρότητα |
|---|---|---|---|---|
| Σωλήνας SAE J526 (παράδειγμα: UNS G10080) | ≥170 MPa | ≥290 MPa | ≥14% (50 mm) | ≤65 (HR30T) |
| Σωλήνας SAE J526 (παράδειγμα: UNS G10100) | ≥170 MPa | ≥290 MPa | ≥14% (50 mm) | ≤65 (HR30T) |
| DC01 (1.0330), EN 10130 | 140–280 MPa | 270–410 MPa | ≥28% | HB 85–120 |
| SPCD, JIS G 3141 (εμφανίζεται η ζώνη 0,60–1,0 mm) | ≤240 MPa (ενημερωτικό καπάκι) | ≥270 MPa | ≥38% | Δεν διευκρινίζεται |
| Q195, GB/T 700 | 195 MPa (≤16 mm) / 185 MPa (16–60 mm) | 315–430 MPa | 33% (Ø≤40 mm) | Δεν αναφέρεται |
Ισχύοντα Πρότυπα
-
SAE: SAE J526 (ERW σωλήνες από χάλυβα χαμηλού άνθρακα μονού τοιχώματος, κουλουριασμένος/ίσιος, εστιασμένος στη διαμόρφωση).
-
ASTM: ASTM A513/A513M (μηχανική σωλήνωση ERW, συχνά αναφέρεται για συγκρίσιμες οικογένειες συγκολλημένων-μηχανικών σωλήνων).
-
EN: Σειρά EN 10305 (σωλήνες ακριβείας, π.χ. συγκολλημένοι σωλήνες ψυχρής έλξης για υδραυλικά/πνευματικά συστήματα).
-
GOST: GOST 10704 / GOST 10705 (διαμήκης συγκολλημένοι χαλύβδινοι σωλήνες — εύρος μεγέθους και τεχνικές απαιτήσεις).
-
JIS: JIS G 3454 (σωλήνες από ανθρακούχο χάλυβα για σέρβις υπό πίεση· αναφέρεται στη λίστα εγγράφων SAE J526).
-
GB: GB/T 3639 (σωλήνες από χάλυβα ακριβείας που χρησιμοποιούνται σε μηχανικά/υδραυλικά/αυτοκίνητα εξαρτήματα· χρησιμοποιούνται ευρέως στις αλυσίδες εφοδιασμού της Κίνας).
Περιοχές Εφαρμογής
Πρωτογενής βιομηχανία: Συστήματα αγωγών υγρών αυτοκινήτων (διαδρομή που σχετίζεται με τα φρένα/υδραυλικά), συν γενικές υδραυλικές, ψυκτικές και παρόμοιες χρήσεις σωλήνων πίεσης.
Πού χρησιμοποιείται (παραδείγματα):
-
Δρομολόγηση υδραυλικού σωλήνα φρένων και συμπλέκτη όπου η σχεδίαση του συστήματος ταιριάζει με τους περιορισμούς διαμόρφωσης και εκτόξευσης του SAE J526
-
Γενικές γραμμές υγρών αυτοκινήτων, υδραυλικά κυκλώματα και συγκροτήματα που απαιτούν κάμψη/διαμόρφωση και σταθερές ανοχές
Εάν μοιράζεστε το απαιτούμενο OD × τοίχο, τον τύπο φωτοβολίδας (διπλό/φούσκα), τον στόχο επίστρωσης και το πρότυπο αγοράς προορισμού, μπορώ να μορφοποιήσω ένα φύλλο δεδομένων έτοιμο για προμήθειες και μια λίστα ελέγχου επιθεώρησης ώστε να ταιριάζει με το σχέδιο και τις προσδοκίες PPAP/MTC.
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: ο κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Α: Σε γενικές γραμμές, είναι 10-15 ημέρες εάν τα αγαθά είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα,
είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσουμε το κόστος του φορτίου.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Πληρωμή<=2000USD, 100% εκ των προτέρων. Πληρωμή>=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
Εάν έχετε άλλη ερώτηση, παρακαλώ μη διστάσετε να επικοινωνήσετε μαζί μου.
-
