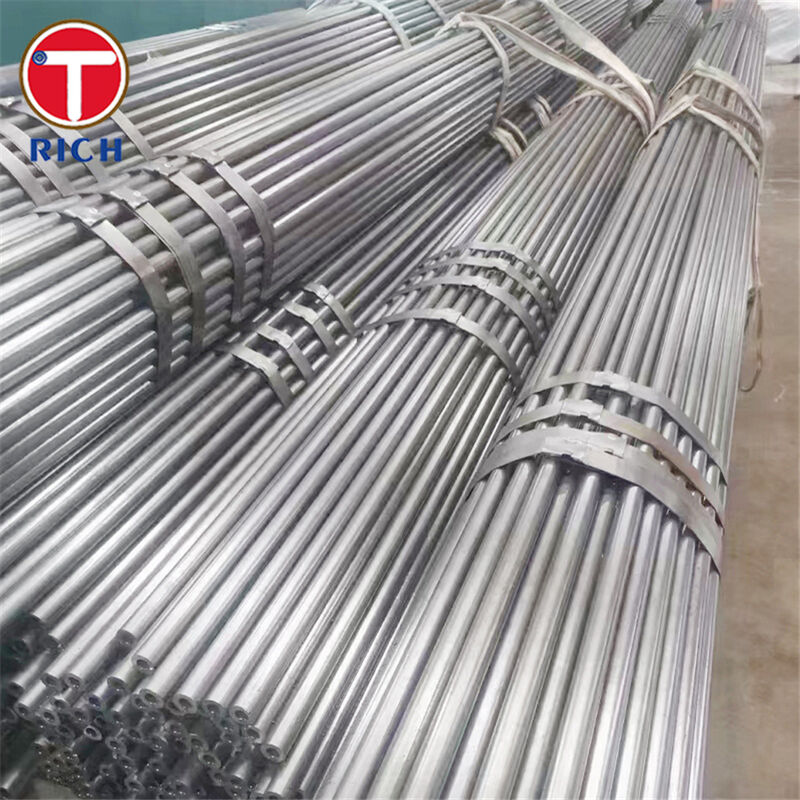

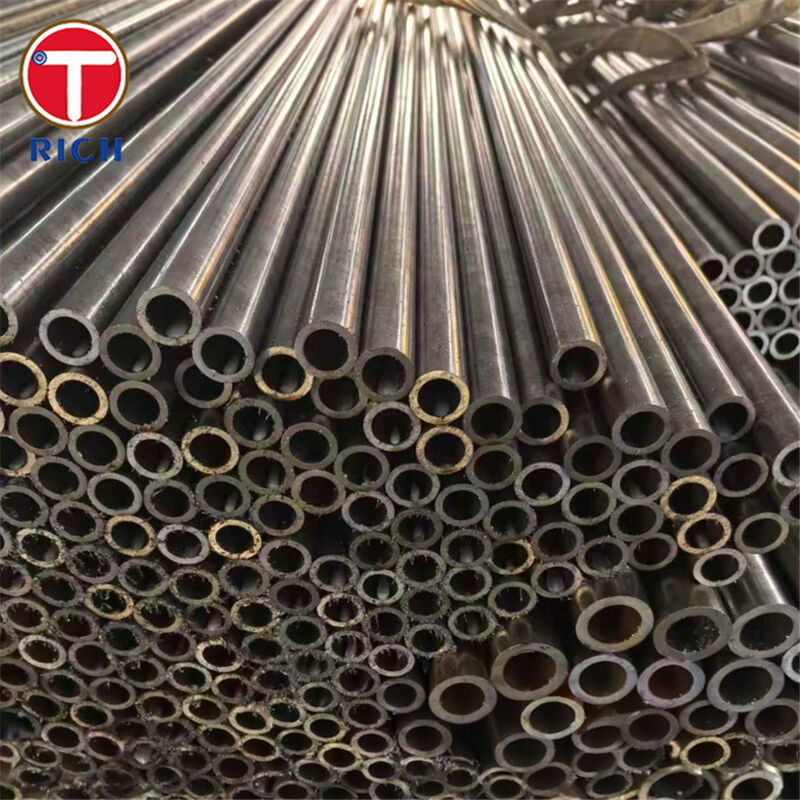

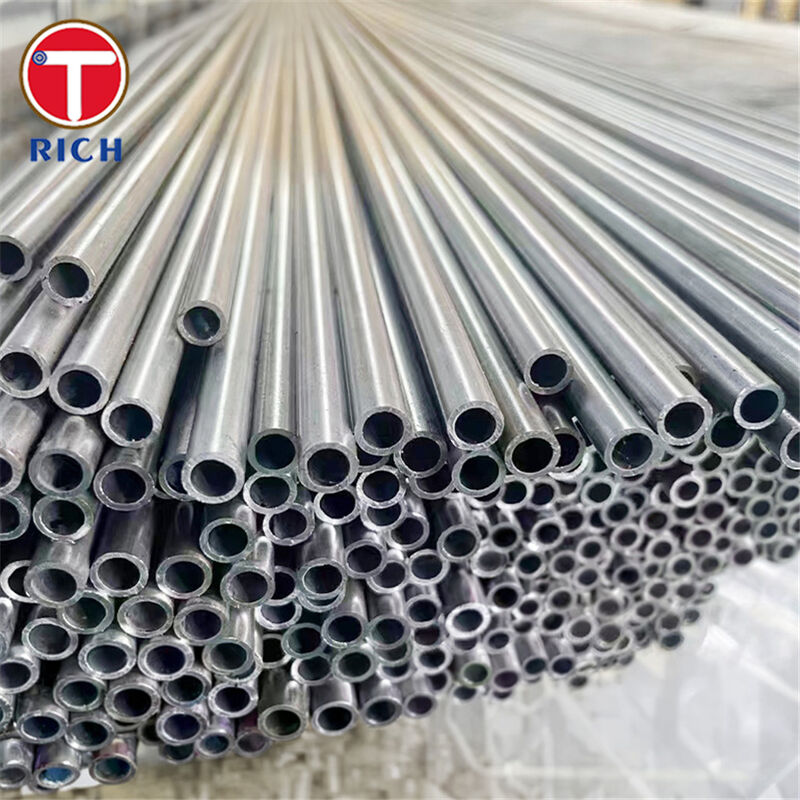

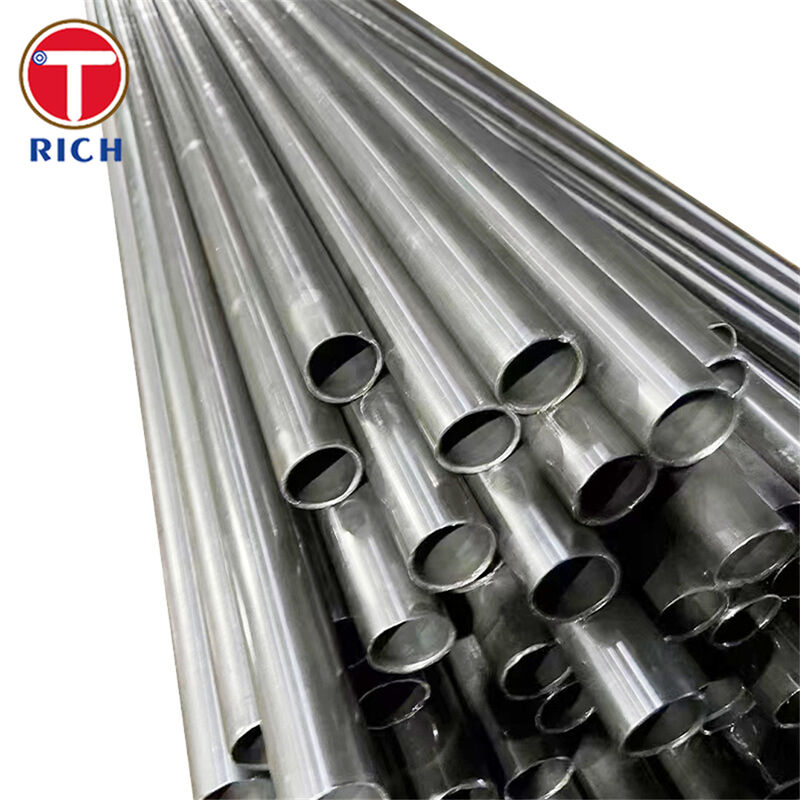

Σωλήνας ακριβείας χωρίς συγκόλληση, ψυχρής έλασης DIN 1630 St 52.4 για υδραυλικά συστήματα

Υλικό

DIN 1630 St 52.4 (ST52.4) είναι ένας υψηλής απόδοσης μη κραματοποιημένος χάλυβας άνθρακα που χρησιμοποιείται για την παραγωγή σωλήνων ακριβείας χωρίς συγκόλληση, ψυχρής έλασης για απαιτητικές εφαρμογές όπως υδραυλικά και πνευματικά συστήματα, σωληνώσεις, δοχεία και γενικές μηχανολογικές εφαρμογές.
Σε πολλές αλυσίδες εφοδιασμού, το St52 / St52.4 αντιστοιχεί σε ποιότητες EN όπως το E355 (1.0580) για υδραυλικούς σωλήνες ακριβείας.

Προδιαγραφές

• Τύπος προϊόντος: Ψυχρής έλασης χωρίς συγκόλληση σωλήνας ακριβείας (μικρής εξωτερικής διαμέτρου / στενής ανοχής) για υδραυλικές γραμμές και εξαρτήματα.

• Κύρια ποιότητα: DIN 1630 St 52.4

• Τυπική εναλλακτική προδιαγραφή (υδραυλικά): EN 10305-4 E355 (+N), σωλήνες χωρίς συγκόλληση ψυχρής έλασης για υδραυλικά & πνευματικά συστήματα ισχύος.

• Κατάσταση παράδοσης (EN 10305-4): +N (κανονικοποιημένο σε ελεγχόμενη ατμόσφαιρα μετά την τελική ψυχρή έλαση).

• Τραχύτητα επιφάνειας (EN 10305-4): Ra ≤ 4 μm (προαιρετικά Ra ≤ 2 μm για την εσωτερική επιφάνεια όταν ζητηθεί).

• Τυπικά μήκη (EN 10305-4): 6 m +50/0 mm (τυπικό) ή 6 m +10/0 mm (ακριβές), εκτός αν συμφωνηθεί διαφορετικά.

• Προστασία από διάβρωση: Οι σωλήνες παραδίδονται με προσωρινή προστασία από διάβρωση; ενισχυμένες προστασίες όπως φωσφάτωση ή ηλεκτρογαλβάνισμα χρησιμοποιούνται ευρέως για την ανθεκτικότητα των υδραυλικών γραμμών.

Κύρια Χαρακτηριστικά

• Δομή χωρίς συγκόλληση για ελαχιστοποίηση των σημείων κινδύνου σε σύγκριση με τους συγκολλητούς σωλήνες σε εφαρμογές πίεσης.

• Ακρίβεια ψυχρής έλασης με καθορισμένες ανοχές και ελεγχόμενη ποιότητα επιφάνειας, υποστηρίζοντας στεγανές συνδέσεις και σταθερή ροή.

• Έλεγχοι ποιότητας έτοιμοι για υδραυλικά (χημική ανάλυση, εφελκυσμός, διαστασιακή επαλήθευση και στεγανότητα, προαιρετικός NDT για διαμήκεις ατέλειες).

• Επιλογή υψηλής αντοχής (St 52.4 / E355) κατάλληλη για υδραυλικά εξαρτήματα υψηλότερης πίεσης και μεγαλύτερου φορτίου.

Τα Πλεονεκτήματά μας

1) “Μπορείτε να εγγυηθείτε στενές ανοχές και ομαλή εσωτερική/εξωτερική επιφάνεια για αξιόπιστη στεγανοποίηση και συναρμολόγηση;”
Ναι. Για υδραυλικά έργα μπορούμε να προμηθεύσουμε σύμφωνα με το EN 10305-4, το οποίο χαρακτηρίζεται ρητά από ακριβώς καθορισμένες ανοχές και μια καθορισμένη μέγιστη τραχύτητα επιφάνειας· το πρότυπο απαιτεί Ra ≤ 4 μm (και επιτρέπει αναβάθμιση της εσωτερικής επιφάνειας σε Ra ≤ 2 μm όταν ζητηθεί).

2) “Πώς ελέγχετε τον κίνδυνο διαρροής και τις ατέλειες (ειδικά για υδραυλικά υψηλής πίεσης);”
Ακολουθούμε ένα σχέδιο επιθεώρησης “πρώτα υδραυλικά”: χημική ανάλυση, δοκιμή εφελκυσμού, διαστασιακή επιθεώρηση και επαλήθευση στεγανότητας σε κάθε μεμονωμένο σωλήνα αποτελούν μέρος του πλαισίου επιθεώρησης του EN 10305-4, με προαιρετικό NDT για διαμήκεις ατέλειες χρησιμοποιώντας μεθόδους ηλεκτρομαγνητικού βρόχου / διαρροής μαγνητικού πεδίου / υπερήχων και επαλήθευση στεγανότητας σύμφωνα με το EN ISO 10893-1.

3) “Τι επιλογές προστασίας από διάβρωση και επιφανειακής επεξεργασίας είναι διαθέσιμες για αποθήκευση και σκληρές συνθήκες χρήσης;”
Οι σωλήνες παραδίδονται με προσωρινή προστασία από διάβρωση σύμφωνα με το EN 10305-4, και μπορούμε να προσφέρουμε κοινές φινιριστές υδραυλικών γραμμών όπως φωσφάτωση (βελτιώνει την αντίσταση στη σκουριά και τη συγκράτηση λαδιού) ή ηλεκτρογαλβάνισμα ανάλογα με το περιβάλλον εγκατάστασης και τις απαιτήσεις του κατασκευαστή του αρχικού εξοπλισμού.

Χημική Σύνθεση

Μηχανικές Ιδιότητες

Πρότυπα Εκτέλεσης

• DIN: DIN 1630 (παλαιότεροι σωλήνες υψηλής απόδοσης χωρίς συγκόλληση, εξακολουθεί να αναφέρεται για παλαιότερες προδιαγραφές).

• EN: EN 10305-4 (σωλήνες χωρίς συγκόλληση ψυχρής έλασης για υδραυλικά & πνευματικά συστήματα ισχύος, κατάσταση παράδοσης +N).

• ASTM: ASTM A519/A519M (σωλήνες μηχανικής από χάλυβα άνθρακα & κράματος χωρίς συγκόλληση, θερμής ή ψυχρής επεξεργασίας).

• SAE: SAE J524 (σωλήνες πίεσης από χάλυβα άνθρακα χαμηλής περιεκτικότητας χωρίς συγκόλληση, ψυχρής έλασης και ανόπτησης για υδραυλικές γραμμές).

• GOST: GOST 9567-75 (σωλήνες χάλυβα ακριβείας, το πεδίο εφαρμογής περιλαμβάνει παραγωγή υψηλής ακρίβειας).

• JIS: JIS G 3445 (σωλήνες χάλυβα άνθρακα για μηχανικές κατασκευές και μέρη μηχανών).

• GB: GB/T 3639-2021 (σωλήνες ακριβείας χωρίς συγκόλληση, ψυχρής έλασης/ψυχρής έλασης για μηχανικές κατασκευές, υδραυλικό εξοπλισμό, εξαρτήματα αυτοκινήτων).

Πεδία Εφαρμογής

Τυπικές βιομηχανίες: υδραυλικά & πνευματικά συστήματα, κινητός εξοπλισμός, βιομηχανικά μηχανήματα, αυτοκινητοβιομηχανία, γενικές μηχανολογικές εφαρμογές.

Πού χρησιμοποιείται (παραδείγματα):

• Μονάδες & αγωγοί υδραυλικής ισχύος: άκαμπτες υδραυλικές γραμμές, συνδέσεις πολλαπλών σημείων, γραμμές πίεσης.

• Υδραυλικοί κύλινδροι: σωλήνες κυλίνδρων, γραμμές ελέγχου, βοηθητικές σωληνώσεις.

• Αυτοκινητοβιομηχανία & κινητικότητα: συστήματα διεύθυνσης, γραμμές υγρών που σχετίζονται με αμορτισέρ, σωλήνες εξαρτημάτων μηχανών όπου η ακρίβεια εξωτερικής/εσωτερικής διαμέτρου έχει σημασία.

• Αυτοματισμός εργοστασίων: γραμμές πνευματικών/υδραυλικών ενεργοποιητών που απαιτούν σταθερή ποιότητα επιφάνειας και διαστάσεων.

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: κατασκευαστής, μπορούμε επίσης να κάνουμε εμπόριο.

Ε: Πόσος είναι ο χρόνος παράδοσής σας;

Α: Γενικά, είναι 10-15 ημέρες εάν τα αγαθά είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα,

είναι ανάλογα με την ποσότητα.

Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;

Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος μεταφοράς.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

Α: Πληρωμή=2000USD, 30% T/T προκαταβολή, υπόλοιπο πριν από την αποστολή.

Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
