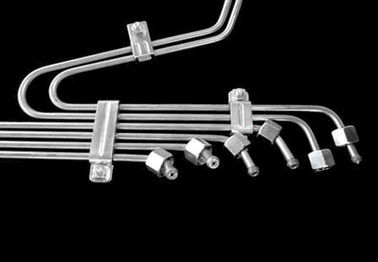

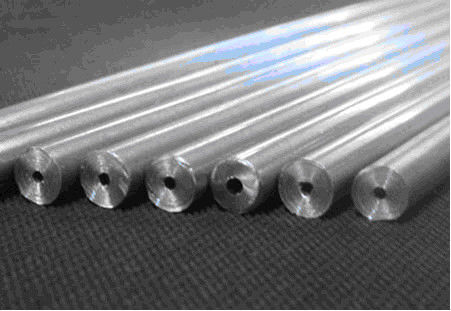

Υδραυλικοί σωλήνας κυλίνδρων πετρελαίου ISO 8535 για την έγχυση υψηλών καυσίμων

ISO8535 Υδραυλικός σωλήνας κυλίνδρου υψηλής πίεσης πετρελαίου για έγχυση καυσίμου

Μοντέλο 1-12,5 χιλιοστά

Διάμετρος4-30 mm

Διάρκεια 5-6m

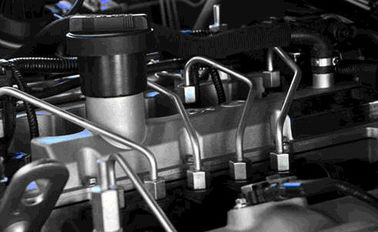

Εφαρμογή:Δηζελοκινητήρες με ανάφλεξη συμπίεσης

Μέθοδος παραγωγής: πρέπει να κατασκευάζονται από άλυτο χάλυβα ποιότητας ή ισοδύναμο χάλυβα που παράγεται με διαδικασία παραγωγής χάλυβα που εξασφαλίζει πολύ ομοιογενή δομή.

Η τελική μείωση του σωλήνα ακολουθείται από επεξεργασία για την επίτευξη των καθορισμένων μηχανικών ιδιοτήτων.

Χαρακτηριστικό:Ακριβότητα, ομαλή τελική, καθαρότητα, υψηλές μηχανικές ιδιότητες.

Όρος παράδοσης: NBK/GBK.

Κατάσταση εξωτερικής επιφάνειας

0- Όχι.

1:Εξωτερική επιφάνεια όπως επεξεργάζεται, χωρίς πρόσθετο φινίρισμα.

2.Τζινκ ηλεκτροπλασμένο με πάχος στρώσης επικάλυψης τουλάχιστον 8 μm και πρόσθετη άχρωμη χρωματοποίηση^Α

3Ζινκ ηλεκτροπλασμένο με πάχος στρώσης επικάλυψης τουλάχιστον 8 μm και πρόσθετη κίτρινη χρωματοποίηση

4,5,6,7,8 Αποθηκεύεται για περαιτέρω εφαρμογή

9 Όπως ορίζεται με την επιφύλαξη συμφωνίας

Α: Χρωματισμός όπως περιγράφεται στα πρότυπα ISO2080 και ISO4520

Χαρακτηριστικό:

Μηχανικές ιδιότητες

Η ανοχή είναι

Εσωτερική διάμετρος, d

d≤4mm:±0,05mm για την κατηγορία 2 (για κινητήρες ντίζελ (πυροσβεστικής ανάφλεξης)

± 0,025 mm για την κατηγορία 1 (για δοκιμές αντλίας έγχυσης καυσίμου)

d>4mm:±0,10mm

Εξωτερική διάμετρος D

D<8mm:±0,06mm

D≥8mm: ±0,10mm

Για την κατηγορία 1 και την κατηγορία 2 ανατρέξτε στην ανωτέρω εξήγηση.

Η μέγιστη τιμή της συγκεντριστικότητας της εξωτερικής διάμετρου του σωλήνα σε σχέση με την εσωτερική διάμετρο είναι ανάλογη με το πάχος του τοίχου, όπως φαίνεται στο σχήμα 1.

Νορμοθετικές αναφορές: ISO404 Χάλυβα και προϊόντα χάλυβαΓενικές τεχνικές απαιτήσεις παράδοσης.

ISO6507-1 Μεταλλικά υλικά ∆οκιμή σκληρότητας Vickers Μέρος 1: Μέθοδος δοκιμής

ISO 6892-1 Μεταλλικά υλικά ∆οκιμή ελαστικότητας ∆έλος1:Μέθοδος δοκιμής σε θερμοκρασία δωματίου

ISO12345 Μηχανές ντίζελ ∆είωση καθαρότητας εξοπλισμού έγχυσης καυσίμου
