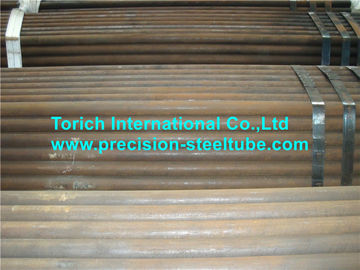

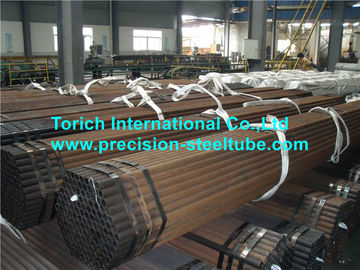

GB/T8162 Διαρθρωτικό σωλήνα από ατσάλι χωρίς συγκόλληση με κλάση χάλυβα 20 45 Q345 20Cr 40Cr 20CrMo 30-35CrMo 42CrM
Θερμική επεξεργασία:Ζεστό στρίψιμο και ψυχρό τράβηγμα
Ανεπάρκεια του OD & WT:
Ανεκτικότητα σε υπερβολική δόση:
| Μέθοδος παραγωγής | Ανεκτικότητα σε υπερβολική δόση |
| Ζεστή έλαση (εκτόξευση) | ± 1% ή ± 0,50 mm |
| Κρύο σχίσμα (κρύο έλασμα) | ± 1% ή ± 0,30 mm |
Ανοχή για πάχος τοίχου:
1.Ανοχή πάχους τοιχώματος σιδηροδρομικού σωλήνα θερμής έλασης:
| Μέθοδος παραγωγής | ΟΔ (DN) | WT/OD | Ανεκτικότητα |
| Σωλήνες εκχυλίσματος | ≤102 | / | ± 12,5% ή ± 0,40 mm |
| >102 | ≤0.05 | ±15% ή ±0,40 mm |
| > 0,05-0.10 | ± 12,5% ή ± 0,40 mm |
| > 0.10 | + 12,5% -10% |
| Σιδηροειδή σωλήνα που επεκτείνονται θερμικά | / | ±15% |
2.Ανοχή πάχους τοιχώματος χάλυβα σωλήνα που σχηματίζεται με ψυχρή έλξη:
| Μέθοδος παραγωγής | WT | Ανεκτικότητα |
| Χάλυβα (εκτός από χάλυβα χάλυβα) | ≤ 3 | +15%/-10% ή ±0,40 mm |
| >3 | + 12,5% -10% |
Ανεπάρκεια κάμψης:
WT≤15mm, κάμψη≤1,5mm/m
WT>15mm~30mm, κάμψη≤2,0mm/m
WT>30mm/OD≥351mm, κάμψη≤3,0mm/m
Οβαλικότητα και ανισότητα τοίχου:
Η ωορρηξία και η ανισορρόπηση του τοίχου δεν πρέπει να υπερβαίνουν το 80% του OD και του πάχους του τοίχου.(Η σύμφωνα με το αίτημα του πελάτη)
μηχανικές ιδιότητες
| Κατηγορία χάλυβα | Δυνατότητα τράβηξης Rm Επικαιρότητα: | Δύναμη απόδοσης Rp0.2 Επικαιρότητα: | Επέκταση Α % |
| Δάχος τοίχου |
| ≤ 16 mm | > 16 ~ 30 mm | > 30 mm |
| 10 | ≥ 335 | ≥205 | ≥195 | ≥185 | ≥ 24 |
| 15 | ≥ 375 | ≥ 225 | ≥215 | ≥205 | ≥ 22 |
| 20 | ≥410 | ≥ 245 | ≥235 | ≥ 225 | ≥ 20 |
| 25 | ≥ 450 | ≥ 275 | ≥ 265 | ≥255 | ≥ 18 |
| 35 | ≥510 | ≥ 305 | ≥ 295 | ≥ 285 | ≥17 |
| 45 | ≥ 590 | ≥ 335 | ≥325 | ≥315 | ≥14 |
| 20Mn | ≥ 450 | ≥ 275 | ≥ 265 | ≥255 | ≥ 20 |
| 25Mn | ≥490 | ≥ 295 | ≥ 285 | ≥ 275 | ≥ 18 |
| Q235 | Α | 375 ~ 500 | ≥235 | ≥ 225 | ≥215 | ≥ 25 |
| Β |
| Γ |
| D |
| Q275 | Α | 415~540 | ≥ 275 | ≥ 265 | ≥255 | ≥ 22 |
| Β |
| Γ |
| D |
| Q295 | Α | 390~570 | ≥ 295 | ≥ 275 | ≥255 | ≥ 22 |
| Β |
| Q345 | Α | 470 ~ 630 | ≥ 345 | ≥325 | ≥ 295 | ≥ 20 |
| Β |
| Γ | ≥ 21 |
| D |
| Ε |
| Q390 | Α | 490~650 | ≥390 | ≥370 | ≥ 350 | ≥ 18 |
| Β |
| Γ | ≥ 19 |
| D |
| Ε |
| Q420 | Α | 520 έως 680 | ≥420 | ≥ 400 | ≥380 | ≥ 18 |
| Β |
| Γ | ≥ 19 |
| D |
| Ε |
| Q460 | Γ | 550 έως 720 | ≥460 | ≥440 | ≥420 | ≥17 |
| D |
| Ε |
Δοκιμή:
- Δοκιμή κάμψης
- Δοκιμή σκληρότητας
- Δοκιμή πρόσκρουσης
- Δοκιμή συμπίεσης
- Μη καταστροφική δοκιμή
Πρότυπο αναφοράς:
GB/T 222 Ανοχή χημικής σύνθεσης για τα προϊόντα χάλυβα.
GB/T 223.3 Χημική μέθοδος ανάλυσης για χάλυβα και κράμα χάλυβα.
GB/T 223.5 Χημική μέθοδος ανάλυσης για χάλυβα και κράμα χάλυβα.
GB/T 223.8 Χημική μέθοδος ανάλυσης για χάλυβα και κράμα χάλυβα.
GB/T 223.9 Καθορισμός της περιεκτικότητας σε αλουμίνιο για χάλυβα και κράμα χάλυβα.
GB/T 223.11 Χημική μέθοδος ανάλυσης για χάλυβα και κράμα χάλυβα.
GB/T 223.12 Χημική μέθοδος ανάλυσης για χάλυβα και κράμα χάλυβα.
GB/T 223.13 Χημική μέθοδος ανάλυσης για χάλυβα και κράμα χάλυβα.
GB/T 223.14 Χημική μέθοδος ανάλυσης για χάλυβα και κράμα χάλυβα.
GB/T 223.16 Χημική μέθοδος ανάλυσης για χάλυβα και κράμα χάλυβα.
GB/T 223.18 Χημική μέθοδος ανάλυσης για χάλυβα και κράμα χάλυβα.
GB/T 228 Μέθοδος δοκιμής αντοχής σε έλξη μετάλλων υλικών σε θερμοκρασία δωματίου (GB/T 228-2002, ισοδύναμο ISO 6892:1998)
GB/T 229 Μέθοδος δοκιμής πρόσκρουσης με εκκρεμότητες Metal Charpy (GB/T 229-2007, ISO 148-1:2006, MOD)
GB/T 231.1 Δοκιμή σκληρότητας Brinell Μέρος 1: μέθοδος δοκιμής (GB/T 231.1-2002, ISO 6506-1:1999, EQV)
GB/T 244 Μέθοδος δοκιμής κάμψης μεταλλικών σωλήνων (GB/T 244-2008, ISO 8491:1996, IDT)
GB/T 246 Μέθοδοι δοκιμής για την επιπλασία του μεταλλικού σωλήνα (GB/T 246-2007, ISO 8492:1998, IDT)
GB/T 699 Χάλυβας άνθρακα σε καλή ποιότητα.
GB/T 1591 Διαρθρωτικός χάλυβας υψηλής αντοχής χαμηλής κράμασης
GB/T 1591 Διαρθρωτικός χάλυβας υψηλής αντοχής χαμηλής κράμασης
