Ονομασία μάρκας: | Torich |
Αριθμός μοντέλου: | GB/T 3094 χωρίς συγκόλληση ή ενωμένος στενά σωλήνας χάλυβα Octangon |
Τροποποιημένο: | 5 τόνο |
τιμή: | διαπραγματεύσιμα |
Όροι πληρωμής: | T/T L/C D/P D/A Δυτική Ένωση MoneyGram άλλοι |
Ικανότητα εφοδιασμού: | 60000 τόνος/έτος |
Χωρίς συγκόλληση ή συγκόλληση οκταγωνικό χάλυβα βρύση GB/T 3094 Χειρό τραβηγμένο σωλήνα 10# 20# Q195 Q235 Q345
Οκτάγωνο ατσάλινο σωλήνα είναι κυρίως αδιάβροχο σωλήνα ή συγκολλημένο σωλήνα, που παράγεταιced σύμφωνα με το κινεζικό πρότυπο GB/T 3094, το οποίο είναι πρότυπο για χάλυβα με σχήμα σωλήνων που σχηματίζονται με ψυχρή έλξη.
Ο οκτάγωνος σωλήνας χάλυβα χρησιμοποιείται ευρέως σε δομικά μέρη, εργαλεία και μηχανήματα.μεγαλύτερη δυναμική στροφής, μπορεί να μειώσει σημαντικά το δομικό βάρος, εξοικονομώντας χάλυβα.
Κατηγορία χάλυβα:
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
Εφαρμογή:
Χρησιμοποιούνται σε δομικά μέρη, εργαλεία και μηχανήματα
Μέθοδος παραγωγής:
Κρύο έλξη
Τύπος σωλήνα:
Χωρίς συγκόλληση σωλήνας σύμφωνα με το κινέζικο πρότυπο GB/T 3094, ή συγκολλημένο σωλήνα σύμφωνα με το αίτημα των πελατών
Συναισθησία:
Σύμφωνα με τους παρακάτω πίνακες ή σύμφωνα με το αίτημα των πελατών.
Ανεπάρκεια για το πλάτος | |||
Μέγεθος ((mm) | Ανεκτικότητα (mm) | ||
Γενικά | Υψηλή βαθμίδα | ||
πλάτος A / B | ≤ 30 | ±0.30 | ±0.20 |
> 30-50 | ±0.40 | ±0.30 | |
>50-75 | ±0,80%A ±0,80% Β | ±0,70%A ±0,70% Β | |
> 75 | ± 1%A ± 1% Β | ± 0,8%A ± 0,8% Β |
Ανεκτικότητα για πάχος τοίχου | |||
Μέγεθος ((mm) | Ανεκτικότητα (mm) | ||
Γενικά | Υψηλή βαθμίδα | ||
πλάτος A / B | ≤ 1.0 | ±0.18 | ±0.12 |
>1,0-3.0 | +15% WT -10% WT | + 12,5% WT -10% WT | |
>3.0 | + 12,5% WT -10% WT | ±10% WT |
Δυνατότητα εκτόξευσης:
Σύμφωνα με τους παρακάτω πίνακες ή σύμφωνα με το αίτημα των πελατών.
Βόλτσες στην άκρη | |||
Μέγεθος ((mm) | Ανεκτικότητα (mm) | ||
Γενικά | Υψηλή βαθμίδα | ||
πλάτος A / B | ≤ 30 | 0.20 | 0.10 |
> 30-50 | 0.30 | 0.15 | |
>50-75 | 00,80% | 00,50% | |
> 75 | 0.90% | 00,60% |
Κλίση:
Για το γενικό σωλήνα, η κάμψη πρέπει να είναι ≤ 4,0 mm/m και η συνολική ευθεία πρέπει να είναι ≤ 0,4%.
Για σωλήνες υψηλής ποιότητας, η κάμψη πρέπει να είναι ≤2,0 mm/m και η συνολική ευθεία πρέπει να είναι ≤0,2%.
Μηχανικές ιδιότητες:
Κατηγορία χάλυβα | Δυνατότητα τράβηξης MPa | Δύναμη απόδοσης MPa | Επέκταση % |
Όχι λιγότερο από | |||
10 | 335 | 205 | 24 |
20 | 390 | 245 | 20 |
35 | 510 | 305 | 17 |
45 | 590 | 335 | 14 |
Q195 | 315 | 195 | 22 |
Q215 | 335 | 215 | 22 |
Q235 | 375 | 235 | 20 |
Q295 | 430 | 295 | 22 |
Q345 | 510 | 345 | 21 |
Q390 | 530 | 390 | 18 |
Σχήμα των άκρων:
Οι δύο άκρες του σωλήνα πρέπει να κοπούν σε πλήρη επιφάνεια άκρου κάθετη προς τον άξονα και να αφαιρούνται τα σχοινιά από τις άκρες.
Όρος παράδοσης:
Η θερμική επεξεργασία είναι επίσης αποδεκτή.

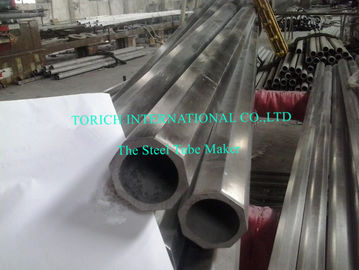

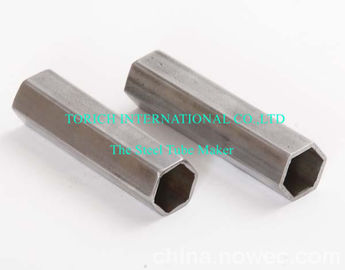

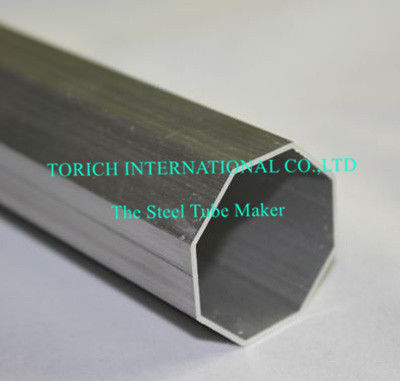

Φωτογραφία:
