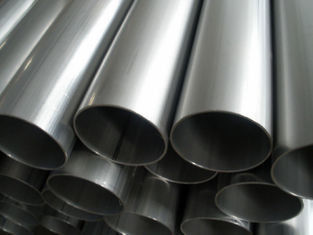

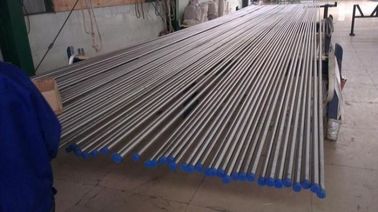

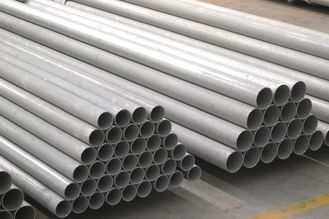

ΑΣTM A688 TP304/304L/304LN, TP316/316L/316LNΣωλήνες θέρμανσης από ζυγισμένο αυστενίτικο ανοξείδωτο χάλυβα
Περιοχή μεγεθών:
Ο.Δ.: 4,0-230mm W.T.:1-30mm L: σύμφωνα με τις απαιτήσεις του πελάτη
Υλικό και κατασκευή:
Οι σωλήνες κατασκευάζονται από επίπεδο έλασμα χάλυβα με αυτόματη συγκόλληση.
Μετά τη συγκόλληση και πριν από την τελική θερμική επεξεργασία, οι σωλήνες τραβήχτηκαν ή κυλίστηκαν κρύα.
Οι σωλήνες είναι έτοιμοι για κάμψη σε U μετά την αναψύξη, σύμφωνα με το σχέδιο και το σχέδιο του πελάτη.
Κατάσταση επιφάνειας:
Οι σωλήνες είναι ακινητοποιημένοι σε νιτρικό και υδροφθορικό οξύ.
Φωτεινή αναψύξη.
Μηχανική απαίτηση
| Αξία: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| Εθνική Υπηρεσία | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| C, μέγιστο | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| Mn, μέγιστο | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5-14.5 | 2.00 |
| Π, μέγιστο | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| S, μέγιστο | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Ναι, το μέγιστο | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Νι | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
| Αρ | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
| Μo | - Ναι. | - Ναι. | - Ναι. | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | - Ναι. | - Ναι. |
| Αζώτο | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Χάλυβα | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | | | | |
| Αξία: | TP316N | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Εθνική Υπηρεσία | S31651 | N08367 | N08926 | S31254 | S32654 |
| C, μέγιστο | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| Mn, μέγιστο | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
| Π, μέγιστο | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| S, μέγιστο | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| Ναι, το μέγιστο | 4.8-6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
| Νι | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
| Αρ | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
| Μo | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
| Αζώτο | - Ναι. | - Ναι. | - Ναι. | - Ναι. | 0.45-0.55 |
| Χάλυβα | - Ναι. | - Ναι. | - Ναι. | | 0.30-0.60 |
Απαιτήσεις για το τεντωτικό
| Αξία και UNS | Δυνατότητα τράβηξης
min ksi [Mpa] | Δυνατότητα απόδοσης
min ksi [Mpa] | Επέκταση
σε 2in ή 50mm min % |
304, 316
S30400, S31600 | 75 [515] | 30 [205] | 35 |
304L, 316L
S30403, S31603 | 70 [485] | 25 [175] | 35 |
XM-29
S24000 | 100 [690] | 55 [380] | 35 |
304N, 316N
S30451, S31651 | 80 [550] | 35 [240] | 20 |
304LN, 316LN
S30453, S31653 | 75 [515] | 30 [205] | 35 |
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 |
| N08367 t>0.187 | 95 [655] | 45 [310] | 30 |
| N08926 | 94 [650] | 45 [310] | 35 |
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 |
| S21254 t>0.187 | 95 [655] | 45 [310] | 35 |
| S32654 | 120 [825] | 65 [450] | 40 |
Επιτρεπόμενες διαφορές διαστάσεων
| Ομάδα | Μέγεθος,
Εξωτερικός Διαμετρός,
σε mm) | Επιτρεπόμενο
Αλλαγές
ΈξωΔιάμετρος,
σε[mm] | Επιτρεπόμενο
Αλλαγές σεWT, % | ΕπιτρεπόμενοΑλλαγές σεΔιάστημα κοπής,
σε[mm]Πάνω κάτω |
| 1 | Μέχρι 1/2 (± 12,7), εξαιρουμένων | ±0,005[0,13] | ±15 | 1/8[3] | 0 |
| 2 | Από 1/2 έως 1 1/2 (εκτός από 12,7 έως 38,1) | ±0,005[0,13] | ±10 | 1/8[3] | 0 |
| 3 | Από 1 1/2 έως 3 1/2 (εκτός από 38.1 έως 88.9) | ±0,010[0,25] | ±10 | 3/16[5] | 0 |
| 4 | Από 3 1/2 έως 5 1/2 (εκτός από 88,9 έως 139,7) | ±0,015[0,38] | ±10 | 3/16[5] | 0 |
| 5 | Από 5 1/2 έως 5 1/2 (εκτός από 139,7 έως 230,2) | ±0,030[0,76] | ±10 | 3/16[5] | 0 |
Έγγραφα αναφοράς:
ΤΑ ΣΤΑΡΝΑΡΔΑ ASTM
ASTM A262 Πρακτικές για την ανίχνευση ευαισθησίας σε ενδοσφαιρική επίθεση σε αυστενιτικούς ανοξείδωτους χάλυβες
Η προδιαγραφή ASTM A480 / A480 M για τις γενικές απαιτήσεις για τα επίπεδα έλατα από ανοξείδωτο και θερμικά έλατα
Ανθεκτικές πλάκες από χάλυβα, φύλλα και λωρίδες,
Ορολογία ASTM A941 σχετικά με τον χάλυβα, τον ανοξείδωτο χάλυβα, τα συναφή κράματα και τα σιδηροσυσταμάτων.
Ειδικότητα ASTM A1016/ A1016 M για τις γενικές απαιτήσεις για το σίδηρο από σιδηρομεταλλεύματα φερριτικού χάλυβα, σιδηρομεταλλεύματα αυστενίτη
Ατσάλι και σωλήνες από ανοξείδωτο χάλυβα.
ASTM E527 Πρακτική για την αρίθμηση μετάλλων και κράματος στο ενιαίο σύστημα αρίθμησης (UNS)
SAE J1086 Πρακτική για την αρίθμηση μετάλλων και κράματος (UNS)
Γενικές ερωτήσεις
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Επαγγελματίας εφευρέτης, κατασκευαστής και πάροχος λύσεων υλικών για σωλήνες χάλυβα
Ε: Πόσος χρόνος παράδοσης έχετε;
Απ: Γενικά είναι 7-14 ημέρες αν τα αγαθά είναι σε αποθέματα. ή είναι 30-60 ημέρες αν τα αγαθά δεν είναι σε αποθέματα, και εξαρτάται από την ποσότητα.
Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Απ: Πληρωμή <= 1000USD, 100% προκαταβολικά. Πληρωμή>= 1000USD, 30% T/T προκαταβολικά, υπόλοιπο πριν από την αποστολή.
