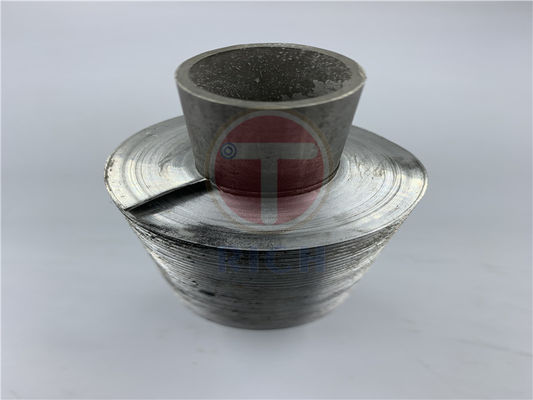

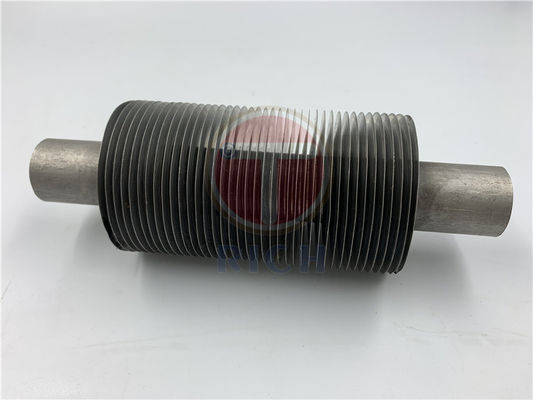

304 316 ενσωματωμένος σωλήνας πτερυγίων χάλυβα κραμάτων χάλυβα άνθρακα 16mo3 Sa179

304 316 ενσωματωμένος σωλήνας πτερυγίων χάλυβα κραμάτων χάλυβα άνθρακα 16mo3 Sa179

Ονομασία μάρκας: Torich
Αριθμός μοντέλου: SA179
Τροποποιημένο: 1tons
τιμή: διαπραγματεύσιμα
Όροι πληρωμής: L/C, T/T
Ικανότητα εφοδιασμού: 5000 τόνοι το χρόνο
Λεπτομέρειες
Τόπος καταγωγής:
ΚΙΝΑ
Πιστοποίηση:
ISO
Υλικό:
Χάλυβας άνθρακα, ανοξείδωτο, χάλυβας κραμάτων
Τύποι:
Ενσωματωμένος σωλήνας πτερυγίων Γ
Εφαρμόσιμα μηχανήματα:
Θερμαντικό σώμα ανταλλακτών θερμότητας
υλικό πτερυγίων:
Al
Μήκος:
Σαν customer'requests
Σχέδιο:
Ναι
Συσκευασία λεπτομέρειες:
Στα ξύλινα κιβώτια
Δυνατότητα προσφοράς:
5000 τόνοι το χρόνο
Επισημαίνω:

ενσωματωμένος 16mo3 σωλήνας πτερυγίων

,

ενσωματωμένος sa179 σωλήνας πτερυγίων

,

?????????? ανταλλάκτης θερμότητας σωλήνων 304

Περιγραφή του προϊόντος

304 316 16Mo3 Χάλυβα άνθρακα κράμα χάλυβα ενσωματωμένο G Fin Tube Fin και Tube Heat Exchanger Dx Fintubes για ανταλλακτές θερμότητας

Οι φτερωτοί σωλήνες χρησιμοποιούνται σε εφαρμογές που περιλαμβάνουν τη μεταφορά θερμότητας από ένα ζεστό υγρό σε ένα ψυχρότερο υγρό μέσω του τοιχώματος ενός σωλήνα.(1) η διαφορά θερμοκρασίας μεταξύ των δύο υγρών2) ο συντελεστής μεταφοράς θερμότητας μεταξύ κάθε υγρού και του τοιχώματος του σωλήνα και 3) η επιφάνεια στην οποία εκτίθεται κάθε υγρό.όπου η εξωτερική επιφάνεια δεν είναι σημαντικά μεγαλύτερη από την εσωτερική επιφάνεια, το υγρό με τον χαμηλότερο συντελεστή μεταφοράς θερμότητας καθορίζει τη συνολική ταχύτητα μεταφοράς θερμότητας.Όταν ο συντελεστής μεταφοράς θερμότητας του υγρού μέσα στον σωλήνα είναι αρκετές φορές μεγαλύτερος από αυτόν του υγρού έξω από τον σωλήνα (για παράδειγμα ατμός μέσα και λάδι έξω), ο συνολικός ρυθμός μεταφοράς θερμότητας μπορεί να βελτιωθεί σημαντικά με την αύξηση της εξωτερικής επιφάνειας του σωλήνα. the product of heat transfer coefficient for the outside fluid multiplied by the outside surface area is made to more closely match the product of the inside fluid heat transfer coefficient multiplied by the inside surface area.

Υλικό του σωλήνα βάσης:Αξιολόγηση των επιπτώσεων της χρήσης των εν λόγω μέσων

Υλικό:ΚΑ; FPM67fins X 1,5 mm THK x 75 mm W x 160 mm H

Συστήματα κατασκευής:Υιοθετεί υψηλής συχνότητας τεχνολογία σπειροειδούς συγκόλλησης, την εθνική τεχνολογία ευρεσιτεχνίας με υψηλής συχνότητας τροφοδοσίες ενέργειας ως πηγή θερμότητας για την θέρμανση της ταινίας χάλυβα, χάλυβα σωλήνα ταυτόχρονα,να συγκολληθούν μεταξύ τους υλικό: Χάλυβας, χάλυβα άνθρακα κλπ. Ξυλό σωλήνα OD: 25-63mm Πέρασμα πτερύγιας: 8-30mm ύψος πτερύγιας: <200mm πάχος πτερύγιας: 1.5-3.5mm

Ονομασία Βάση σωλήνα
(OD) mm
Σφαιρίδιο πτερύγας
(μμ)
μήκος
(m)
Ελάχιστο Μαξ Ελάχιστο Μαξ Ελάχιστο Μαξ
Σωλήνες από αλουμίνιο που έχουν εκχυλιστεί 12.7 51 2.1 10 0.5 20
Τύπος πτερύγας αλουμινίου L/LL/KL 19 51 2.1 3.2 0.5 15
Εγκατεστημένος σωλήνας από αλουμίνιο 19 42 2.3 3.2 0.5 15
Τύπος χαμηλής πτερύγας 12.7 32 0.8 2 0.5 20
Σπειροειδής σωλήνας πτερυγίων 12.7 70 0.5 20
Σπειροειδής σωλήνας πτερυγίων ERW HF 16 219 3 25 0.5 28
ERW HF σπειροειδής φτερωτός σωλήνας 16 219 3 25 0.5 28
Διάμετρος δονητής ((mm)
10 λεπτά έως 26 λεπτά το πολύ
Βαθμός πριονισμάτων (mm)
4 λεπτά ~ 16 το πολύ
Σωλήνας με πτυσσόμενο ERW 89 200 16 50 2 15
Συνεχή ρεύμα ERW H/HH σωλήνα πτερυγίου 25 51 9 25 1 15
Πτερύγια H/HH Μέγεθος (mm)
60 min-150 το πολύ
Δάχος ((mm)
1.5 min~4 max
Διάμετρος
30 λεπτά ~ 50 το πολύ

Εφαρμογές
Τυπικά παραδείγματα εφαρμογών όπου χρησιμοποιούνται σωλήνες με πτερύγια περιλαμβάνουν τα ακόλουθα:
Μια μεγάλη ποικιλία εξοικονόμων και μονάδων ανάκτησης της θερμότητας απόβλητων για την αξιοποίηση της θερμότητας από καυσαερούς καυσαερίων, καυσαερίων αεριοστροβιλών, αποτεφρωτήρων κλπ.
Μονάδες αφυδάτωσης γλυκόλης
Θερμαντήρες με καύση, όπως εξατμιστές ΥΦΑ, προθέρμανση αέρα, θερμαντήρες πετρελαίου κ.λπ.
Συσκευές θέρμανσης δεξαμενών από άσφαλτο
Ψυκτικά αέρα, όπως ψυκτικά νερού για το μπουκάλι του συμπιεστή και ψυκτικά λιπαντικού πετρελαίου
Φούρνοι για την ξήρανση ξυλείας και παρόμοιες εφαρμογές
Θερμαντήρες κτηνοτροφικών εγκαταστάσεων και θερμοκηπίων

304 316 ενσωματωμένος σωλήνας πτερυγίων χάλυβα κραμάτων χάλυβα άνθρακα 16mo3 Sa179 0
