| Ονομασία μάρκας: | Torich |
| Αριθμός μοντέλου: | Σωλήνες πτερυγίων |
| Τροποποιημένο: | 5 τόνοι |
| τιμή: | διαπραγματεύσιμα |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 5000 τόνοι το χρόνο |

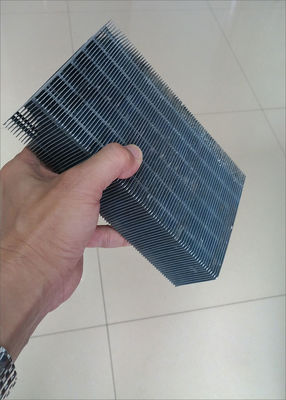

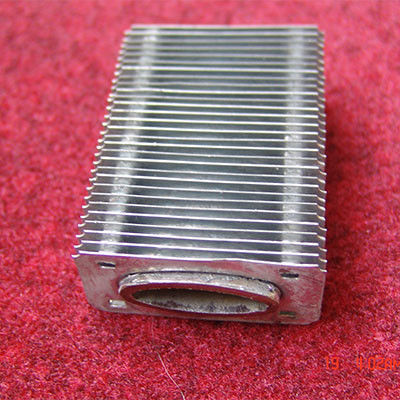

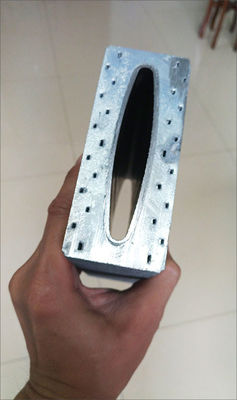

Ελλειπτικός τύπος επίπεδος σωλήνας
Ο ελλειπτικός σωλήνας με πτερύγια [1] είναι ένα στοιχείο ανταλλαγής θερμότητας που αποτελείται από έναν ελλειπτικό σωλήνα βάσης και εξωτερικά πτερύγια.Ελλειπτικοί ελλειπτικοί σωλήνες με πτερύγια, ελλειπτικοί στρογγυλοειδείς σωλήνες με πτερύγια, σπειροειδείς ελλειπτικοί επίπεδοι σωλήνες, ελλειπτικοί H- σχήμα σωλήνες με πτερύγια κλπ.Οι ωοειδείς σωλήνες με πτερύγια λαμβάνουν προσοχή λόγω της ανώτερης απόδοσής τους σε σχέση με τους στρογγυλούς σωλήνες με πτερύγιαΣήμερα, οι ελλειπτικοί σωλήνες με πτερύγια χρησιμοποιούνται ευρέως σε βιομηχανικούς τομείς όπως το αιθυλένιο και η διύλιση πετρελαίου.Ο ελλειπτικός σωλήνας με πτερύγια χρησιμοποιείται ως υψηλής απόδοσης στοιχείο ανταλλαγής θερμότητας σε εξοπλισμό ανταλλαγής θερμότηταςΗ μικρή αντίσταση ροής έξω από τον σωλήνα και η υψηλή αποτελεσματικότητα του ανταλλακτήρα θερμότητας καθιστούν τον εξοπλισμό ανταλλαγής θερμότητας συμπαγές, ελαφρύ, αποτελεσματικό και μικροσκοπικό.Αν και έχουν επιτευχθεί πολλά αποτελέσματα στην έρευνά τους, υπάρχουν ακόμη πολλά ερευνητικά έργα που πρέπει να διεξαχθούν.
μήκος του σωλήνα:Κατά πελάτη
Διάμετρος διατομής του σωλήνα:36 X 14 (mm X mm)
Δάχος τοιχώματος σωλήνα:2 χιλιοστά
Διατομή του σωλήνα πτερυγίουΜέγεθος: 55 X 26 (mm X mm)
Δάχος βάσης πτερυγίου:0.3 mm
Σφαιρίδιο πτερύγας: 2,4 mm (416 Fin/m)
Υλικό σωλήνα:10 # (China Tube)
Υλικό πτερύγων:ΣΕΠΚ
Χαρακτηριστικό:
(1) Σε σύγκριση με τους στρογγυλούς σωλήνες με πτερύγια, οι ελλειπτικοί σωλήνες με πτερύγια είναι ευκολότεροι να επιτευχθεί συμπαγή διάταξη, η οποία μειώνει τον συνολικό όγκο ολόκληρου του εναλλάκτη θερμότητας, μειώνοντας έτσι το αποτύπωμα.
(2) Λόγω των χαρακτηριστικών σχήματος του ελλειπτικού σωλήνα με πτερύγια, η αντίσταση της πλευράς του αέρα είναι μικρή και ο συντελεστής μεταφοράς θερμότητας μεταξύ των υγρών αυξάνεται.η θερμική αντίσταση στο σωλήνα είναι σχετικά μικρή, το οποίο αυξάνει τη μεταφορά θερμότητας του υγρού στον σωλήνα.
(3) Η περιοχή μεταφοράς θερμότητας ενός ελλειπτικού σωλήνα με πτερύγια είναι μεγαλύτερη από εκείνη ενός στρογγυλού σωλήνα με την ίδια περιοχή της εγκάρσιας τομής.Αυτό οφείλεται στο γεγονός ότι η περιφέρεια μεταφοράς θερμότητας του ελλειπτικού σωλήνα είναι σχετικά μεγάλη κάτω από την ίδια περιοχή της εγκάρσιας τομής.
(4) Ο πιο συχνά χρησιμοποιούμενος ελλειπτικός σωλήνας είναι ορθογώνιος σωλήνας από χάλυβα, ο οποίος έχει υψηλή αντοχή και ο βασικός σωλήνας δεν είναι κατάλληλος για κατάψυξη και ρωγμάτωση το χειμώνα και έχει μακρά διάρκεια ζωής.
(5) Επειδή ο ελλειπτικός σωλήνας με πτερύγια μπορεί να τοποθετηθεί πιο συμπαγής, η πρώτη σειρά σωλήνων έχει μεγαλύτερη επίδραση στην πίσω σειρά.Η απόσταση από το πτερύγιο της πίσω σειράς σωλήνων μπορεί να αυξηθεί για να μειωθεί η αντίσταση ροής έξω από το σωλήνα, αλλά ο αριθμός των σειρών σωλήνων δεν πρέπει να είναι πολύ μεγάλος. .
Ελλειπτικός τύπος επίπεδος σωλήνας
