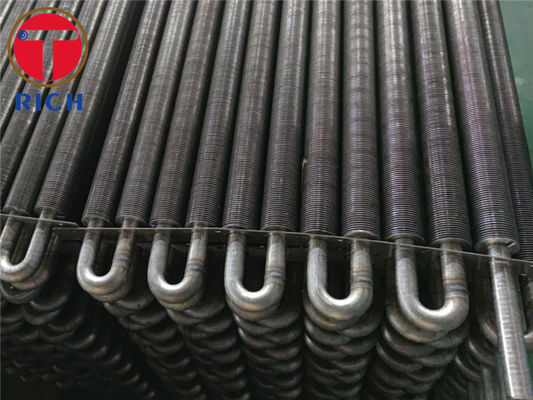

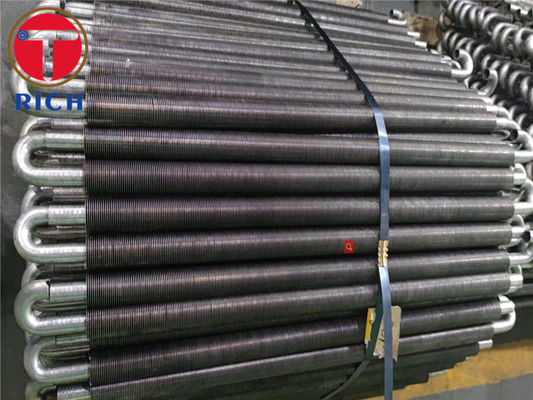

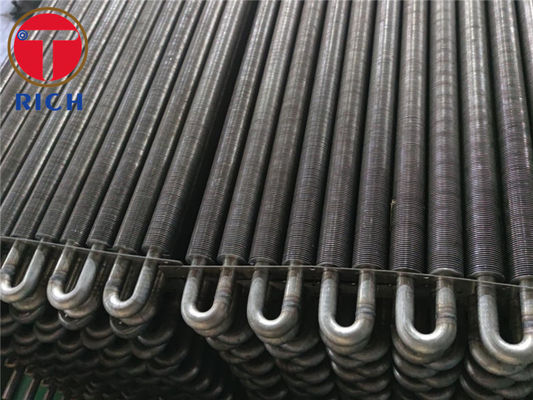

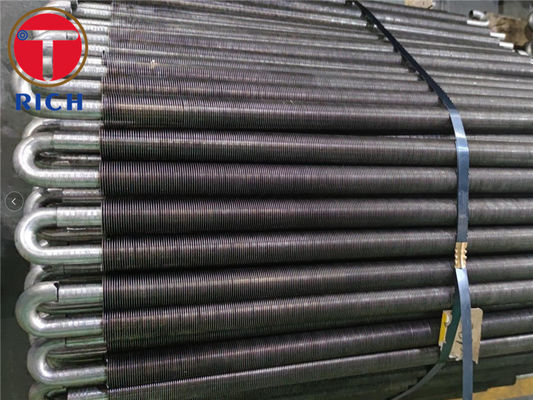

Καφετής Hairpin Fintube θερμότητας σωλήνας 1mm πτερυγίων ανταλλακτών ενσωματωμένος Aisi πάχος

Καφέ Fintube Hairpin Heat Exchanger Καφέ Fintube Ενσωματωμένο Φινέδες σωλήνα

Το εξοπλισμό παραγωγής σωλήνων με νιφάδες ενσωματωμένων κατασκευάζεται με επιτυχία μετά από πολλά χρόνια

Το υλικό αναβαθμίζεται, αλλά και το εξοπλισμό αναβαθμίζεται.

Με αναφορά στην προηγμένη τεχνολογία των Βρετανικών ενσωματωμένων συσκευών σωλήνων με πτερύγια.

Η λειτουργία της συσκευής έχει αναπτυχθεί σύμφωνα με τις ανάγκες εγχώριας παραγωγής, απλή λειτουργία - επεξεργασία -

Η Ελλάδα είναι η μεγαλύτερη χώρα της Ευρώπης.

Το ενσωματωμένο σπειροειδές σωλήνα με πτερύγια είναι η προεπεξεργασία ενός σπειροειδούς αυλαίου με ένα ορισμένο πλάτος και βάθος στον χάλυβα σωλήνα,

Στη διαδικασία της περιστροφής, λόγω μιας ορισμένης προφόρτωσης,

η ταινία από χάλυβα θα είναι στενά δεμένη στην σπειροειδή αυλή, ώστε να εξασφαλίζεται μια ορισμένη περιοχή επαφής μεταξύ του χάλυβα

Για να αποφευχθεί η ανάκαμψη και η πτώση της ταινίας, και τα δύο άκρα του ατσάλινου σωλήνα

Για να διευκολυνθεί η επένδυση, πρέπει να υπάρχει ένα ορισμένο πλευρικό κενό μεταξύ του

Αν η ορθότητα των πλευρών είναι πολύ μικρή για να δημιουργήσει παρεμβολές, η διαδικασία του μωσαϊκού είναι δύσκολη.

Επιπλέον, η τεντωμένη ταινία χάλυβα έχει πάντα μια ορισμένη ανάκαμψη, η οποία κάνει την ταινία χάλυβα

και η κάτω επιφάνεια της σπειροειδούς αυλίας δεν μπορεί να συνδεθεί σωστά.

Απαιτήσεις επεξεργασίας προϊόντων για ενσωματωμένους εξοπλισμούς σπειροειδών σωλήνων (ενσωματωμένων)

1 βάθος και σταθερότητα του μωσαϊκού

1.1 Δοκιμή δύναμης ανάσυρσης: άνω των 8 kg ή ρήξη ταινίας αλουμινίου

1.2 βάθος ενσωμάτωσης: 0,35 ~ 0.5, ανάλογα με το πάχος του τοιχώματος του σωλήνα του φούρνου

1.3 σταθερότητα της ενσωμάτωσης: το δείγμα δύναμης ανάσυρσης του πρώτου κομματιού σε κάθε βάρδια πληροί τις απαιτήσεις του σημείου 1.1

1.4 ο ενσωματωμένος σωλήνας πρέπει να είναι κατασκευασμένος από ανοξείδωτο χάλυβα και χάλυβα άνθρακα και το πάχος του τοίχου του σωλήνα πρέπει να είναι

όχι μικρότερο από 2 mm

1.5 διάμετρος ενσωματωμένου σωλήνα DN20 ~ 38 (βρετανικό-αμερικανικό πρότυπο σύμφωνα με τις απαιτήσεις 1,5)

1.6 δεν υπάρχει ρωγμή ή ρωγμή στην επιφάνεια του σωλήνα μετά την ενσωμάτωση

1.7 το ύψος του ενσωματωμένου κομματιού υπολογίζεται σύμφωνα με τη διάμετρο του σωλήνα - γενικά το ήμισυ της διάμετρος του σωλήνα,

όχι όμως άνω των 57 mm

2 ακρίβεια των διαστάσεων του προϊόντος

2.1 το συνολικό μήκος του τμήματος φτερού είναι - 5 mm ~ + 5 mm και η ακρίβεια κίνησης του τμήματος είναι - 0,3 mm ~ + 0,4 mm

2.2 απόσταση διατομής + 0,21 mm ή μεγαλύτερη

2.3 κάθετη θέση πτερύγων και σωλήνων από χάλυβα - 1 βαθμός έως + 1 βαθμός

2.4 η επίπεδεια της ενσωμάτωσης είναι -0,1 mm ~ + 0,1 mm, με εξαίρεση τη διαφορά ύψους που προκαλείται από την ανοχή πάχους του ίδιου του πτερύχου

2.5 διαφορά ύψους ενσωμάτωσης - 0,1 mm ~ + 0,1 mm, με εξαίρεση τη διαφορά ύψους που προκαλείται από τη διαμετρική ανοχή του ίδιου του πτερυγίου

2.6 υπό τις συνθήκες του ίδιου υλικού ατσάλινου σωλήνα, του ίδιου κλίματος και αριθμού πτερυγίων, του μήκους διαφορετικών πτερυγίων σωλήνων

αλλάζει το ίδιο μετά την ενσωμάτωση

3 ταχύτητα μωσαϊκού

Η εξωτερική διάμετρος του σωλήνα βάσης είναι 20 ~ 50 σύμφωνα με τη διάμετρο του σωλήνα και το διαχωρισμό φύλλων
