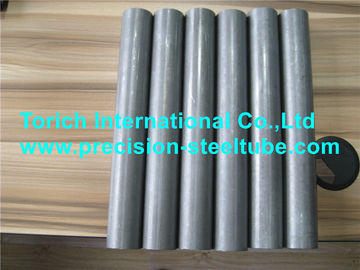

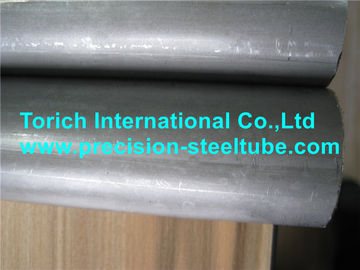

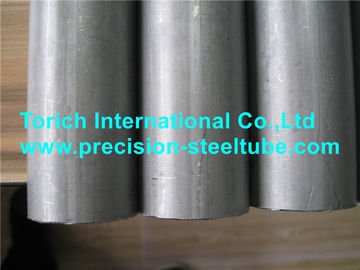

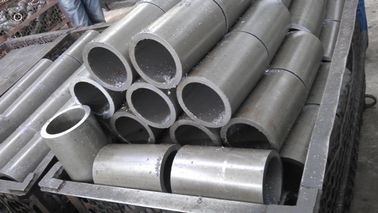

Συρμένος πέρα από Mandrel το σωλήνα χάλυβα τραβηγμένος στο κρύο άνευ ραφής σωλήνας της SAE J525 ERW που ανοπτείται
Συρμένος πέρα από Mandrel το σωλήνα χάλυβα
,συρμένος πέρα από mandrel τη σωλήνωση χάλυβα
Σιδηροδρομικό σωλήνα SAE J525 ERW
Γρήγορη λεπτομέρεια:
SAE J525 Ζυγισμένα χάλυβα χαμηλής ανθρακούχης θερμοκρασίας
Περιοχή μεγεθών:O.D.:30-350mm W.T.:1-15mm L: 12000mm ή Κόψτε σε μικρά κομμάτια σύμφωνα με το καθορισμένο μήκος
Εφαρμογές:για την κάμψη και την ανάφλεξη, ανταλλακτικά αυτοκινήτων
Κατασκευή:
Ο σωλήνας είναι κατασκευασμένος από επίπεδο έλασμα χάλυβα που διαμορφώνεται σε σωληνιακή μορφή, των οποίων οι άκρες συνδέονται και συγχωνεύονται μεταξύ τους με συγκόλληση ηλεκτρικής αντίστασης.ο σωλήνας είναι κανονικευμένος και υποβάλλεται σε λειτουργία ψυχρής έλξης που έχει ως αποτέλεσμα ελάχιστη μείωση κατά 15% των διατομεακών διατομών, εκ των οποίων το 8% συνίσταται σε μείωση του πάχους του τοίχου.ο σωλήνας πρέπει να εξομαλύνεται με ατμοσφαιρικά ελεγχόμενη μέθοδο για την παραγωγή τελικού προϊόντος που θα πληροί όλες τις απαιτήσεις της SAJ525.
Μέγεθος και ανοχές:
Οι ανοχές που ισχύουν για την εξωτερική διάμετρο και την εσωτερική διάμετρο του σωλήνα εμφανίζονται στον πίνακα 1.
Οι ανοχές που ισχύουν για το πάχος του τοιχώματος του σωλήνα εμφανίζονται στον πίνακα 2
Οι ανοχές διαστάσεων μπορούν να ισχύουν μόνο για δύο από τις τρεις διαστάσεις σωλήνων (OD, ID ή τοίχος)
Εκτός εάν συμφωνηθεί διαφορετικά μεταξύ του πελάτη και μας, οι διαμετρικές ανοχές ισχύουν για τις διαστάσεις του σωλήνα OD και του τοίχου.
| Πίνακας 1 - ΑΝΤΟΛΕΡΑΣΗ εξωτερικής διαμέτρου σωλήνων | |||||||
| Ονομαστικές σωλήνες Υπερβολική δόση mm | Ανεκτικότητα ΟΔ ± mm | Ανεκτικότητα ID ± mm | |||||
| Μέχρι τα 9.50 | 0.05 | 0.05 | |||||
| Πάνω από 9,50 έως 15,88 συμπεριλαμβανομένων | 0.06 | 0.06 | |||||
| Πάνω από 15,88 έως 50,80 συμπεριλαμβανομένων | 0.08 | 0.08 | |||||
| Πάνω από 50,8 έως 63,50 συμπεριλαμβανομένων | 0.10 | 0.10 | |||||
| Πάνω από 63,50 έως 76,20 συμπεριλαμβανομένων | 0.13 | 0.13 | |||||
| Πάνω από 76,20 έως 100,00 συμπεριλαμβανομένων | 0.15 | 0.15 | |||||
| Η ανοχή WT δεν πρέπει να υπερβαίνει το 10% | |||||||
| Πίνακας 2 - ΤΟΛΕΡΑΝΤΙΑ ΣΤΗΝ ΣΤΕΧΝΙΑΣ ΤΟΥ ΤΥΠΟΥ | |||||||
| Ονομαστικό Δάχος τοίχου | Ονομαστική υπερβολική δόση Μέσα από 22mm ± mm | Ονομαστική υπερβολική δόση 22-48 mm ± mm | Ονομαστική υπερβολική δόση 48-100 χιλιοστά ± mm | ||||
| 0.89 | 00,05/0.05 | 00,05/0.05 | 00,05/0.05 | ||||
| 1.00 | 00,05/0.05 | 00,05/0.08 | 00,05/0.08 | ||||
| 1.25 | 00,05/0.05 | 00,05/0.08 | 00,05/0.08 | ||||
| 1.50 | 00,05/0.05 | 00,05/0.08 | 00,05/0.08 | ||||
| 1.65 | 00,05/0.05 | 00,05/0.08 | 00,05/0.08 | ||||
| 2.00 | 00,05/0.05 | 00,05/0.08 | 00,05/0.08 | ||||
| 2.11 | 00,05/0.05 | 00,05/0.08 | 00,05/0.08 | ||||
| 2.410 | 00,05/0.05 | 00,05/0.08 | 0.08/0.08 | ||||
| 2.500 | 00,05/0.08 | 00,05/0.10 | 0.08/0.08 | ||||
| 2.770 | 00,05/0.08 | 00,05/0.10 | 0.08/0.08 | ||||
| 3.000 | 00,05/0.08 | 00,05/0.10 | 0.08/0.08 | ||||
| 3.050 | 00,05/0.08 | 00,05/0.10 | 0.08/0.08 | ||||
| 3.40 | - | 00,05/0.10 | 0.08/0.08 | ||||
| 3.75 | - | 00,05/0.10 | 0.08/0.08 | ||||
| 4.00 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.19 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| Πίνακας 2 - Χημικές απαιτήσεις | |||||||
| Στοιχείο | % | ||||||
| Άνθρακα | 0.06-0.18 | ||||||
| Μαγγάνιο | 0.30 προς 0.60 | ||||||
| Φωσφοπρίτης | 0.040 το πολύ | ||||||
| Θείο | 0.050 μέγιστο | ||||||
| Πίνακας 3 - Μηχανολογικές ιδιότητες | |||||||
| Ιδιότητες | Αξία | ||||||
| Δύναμη απόδοσης, λεπτό. | 170 MPa | ||||||
| Τελική Δύναμη. | 310 MPa | ||||||
| Εκτείνεται σε 50 mm, min | 35% | ||||||
| Σκληρότητα (Rockwell B), μέγιστη | 65.00 | ||||||
