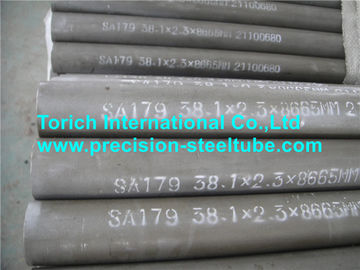

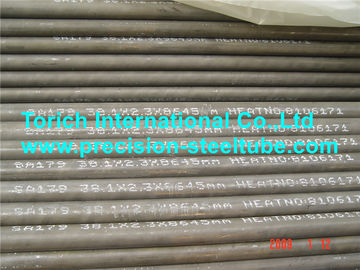

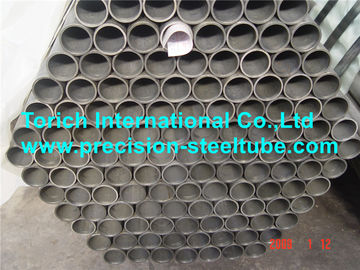

Σωλήνες λέβητα από χάλυβα άνθρακα χωρίς συγκόλληση για υψηλής πίεσης ASTM A192
Σωλήνες λέβητα άνθρακα χάλυβα χωρίς συγκόλληση για υπηρεσία υψηλής πίεσης
Ελάχιστο πάχος τοίχου
ASTM A192 Χωρίς συγκόλληση θερμοανταλλάκτες θερμότητας από χάλυβα άνθρακα
για λέβητες, υπερθερμαντήρες,
Μεταλλευτές θερμότητας,
Κεταλλωτήρες υψηλής πίεσης
Κεραμίδες ατμού
Κρύοι συμπυκνωτές και υπηρεσίες υψηλής πίεσης,
Υπηρεσίες υψηλής θερμοκρασίας για κατασκευές λέβητων
Περιοχή μεγεθών:
Υπερβολική δόση:12.7-168mm
W.T.: 1,0-15mm
Ε:σύμφωνα με τις απαιτήσεις του πελάτη, μέγιστο 32000 mm
Μέθοδος κατασκευής για σωλήνες ανταλλακτών θερμότητας από χάλυβα άνθρακα:
Οι σωλήνες κατασκευάζονται με απρόσκοπτη διαδικασία και εφαρμόζονται τόσο σε θερμό όσο και σε κρύο φινίρισμα.
Σωλήνες ανταλλακτών θερμότητας από χάλυβα άνθρακαΘερμική επεξεργασία:
Οι θερμοί τελικοί σωλήνες δεν χρειάζονται θερμική επεξεργασία.
Οι σωλήνες που έχουν ολοκληρωθεί με κρύο υποβάλλονται σε θερμική επεξεργασία μετά την τελική ψύξη ψύξης σε θερμοκρασία 1200 °F ((650 °C) ή μεγαλύτερη
Κατηγορία χάλυβα και χημική σύνθεση:
| Γ | 0.06-0.18 |
| Μ | 0.27-0.63 |
| Π | ≤0.035 |
| S | ≤0.035 |
| Ναι. | ≤0.25 |
Μηχανικές ιδιότητες
Στρίψιμο τράβηξης: min ksi[Mpa] 47[325]
Σημείο απόδοσης: min ksi[Mpa] 26[180]
Επεκτάσεις: ≥35%
Σκληρότητα
| Σκληρότητα Brinell | Αριθμός σκληρότητας Rockwell |
| WT≥0,200in ((5,1mm) | WT<0,200in ((5,1mm) |
| 137HRB | 77HRB |
| Ανεπάρκεια για OD και WT ((SA-450/SA-450M) |
| Υπερβολική δόση σε mm | + | - | WT σε mm) | + | - |
| <1'(25.4) | 0.10 | 0.10 | ≤1,1/2'(38.1) | 20% | 0 |
| 1''1'1'1'25.4'38.1 | 0.15 | 0.15 | >1.1/2'(38.2) | 22% | 0 |
| > 1,1/2' ′< 2' ′ (< 38,1 ′ 50).8 | 0.20 | 0.20 | | | |
| 2' ∆ < 2,1/2' ((50,8 ∆ 63,5) | 0.25 | 0.25 | | | |
| 2.1/2' ∆<3' ((63.5 ∆76.2) | 0.30 | 0.30 | | | |
| 3' ∆ < 4' ((76.2 ∆ 101.6) | 0.38 | 0.38 | | | |
| 4' ∆ < 7,1/2' ((101,6 ∆ 190,5) | 0.38 | 0.64 | | | |
| > 7.1/2'9'(190.5'228.6) | 0.38 | 1.14 | | | |
Μηχανικές δοκιμές:
Δοκιμή ισοπέδωσης
Δοκιμή καύσης
Δοκιμή φλάντζης
Δοκιμή σκληρότητας
Υδροστατική δοκιμή
Έγγραφα αναφοράς:
Επεξεργασία για την απομόνωση των σωλήνων από χάλυβα από άνθρακα, φερριτικό κράμα και αυστενίτικο κράμα
ASTM A520 Specification for Supplementary Requirements for Seamless and Electric-Resistance-Welded Carbon Steel Tubular Products for High-Temperature Service Conforming to ISO Recommendations for Boiler Construction.
