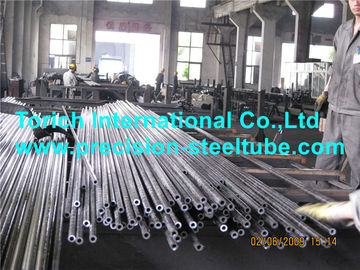

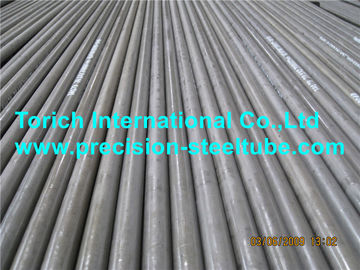

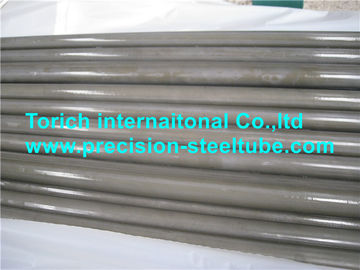

Σωλήνες εναλλάκτη θερμότητας από ανθρακούχο χάλυβα BS 3059 Gr 360, θερμής έλασης χωρίς συγκόλληση

Ο σωλήνας εναλλάκτη θερμότητας από ανθρακούχο χάλυβα BS 3059 Gr 360 είναι ένας θερμής έλασης χωρίς συγκόλληση σωλήνας που προορίζεται για χρήση σε λέβητες, υπερθερμαντήρες και εναλλάκτες θερμότητας που απαιτούν ελεγχόμενη χημεία, ακεραιότητα πίεσης και απόδοση σε υψηλές θερμοκρασίες. Ο βαθμός 360 είναι ένας χάλυβας χαμηλής περιεκτικότητας σε άνθρακα που ιστορικά καθοριζόταν σύμφωνα με το BS 3059 Μέρος 2, με εύρος αντοχής σε εφελκυσμό 360-500 MPa, ελάχιστη αντοχή διαρροής 235 MPa και ελάχιστη επιμήκυνση 24%.

Για την κατασκευή εναλλακτών θερμότητας, η κατασκευή χωρίς συγκόλληση εξαλείφει τις διαμήκεις γραμμές συγκόλλησης και παρέχει ομοιόμορφη αντίσταση στην πίεση γύρω από την περιφέρεια του σωλήνα. Η θερμή έλαση καθιστά επίσης το προϊόν κατάλληλο για σχετικά μεγάλα μεγέθη παραγωγής και για επακόλουθες εργασίες όπως κοπή, κάμψη, διαστολή και συναρμολόγηση σωλήνα-πλάκας σωλήνων.

Το BS 3059 είναι μια παλιά βρετανική προδιαγραφή. Το BS 3059-2:1990 αποσύρθηκε το 2002. Για νέα έργα, οι αγοραστές συνήθως εξετάζουν τις τρέχουσες προδιαγραφές σωλήνων πίεσης, όπως το BS EN 10216-2:2024, μαζί με την αρχική προδιαγραφή σχεδιασμού του εξοπλισμού πριν εγκρίνουν την αντικατάσταση.

Προδιαγραφές

Κύρια Χαρακτηριστικά

Ελεγχόμενη χημεία χαμηλής περιεκτικότητας σε άνθρακα:Ο βαθμός 360 περιορίζει τον άνθρακα στο μέγιστο 0,17%, με το μαγγάνιο ελεγχόμενο στο 0,40-0,80% και το πυρίτιο στο 0,10-0,35%. Το σχετικά μέτριο επίπεδο άνθρακα υποστηρίζει τη διαμόρφωση, την κάμψη και την κατασκευή του σωλήνα, διατηρώντας παράλληλα τις καθορισμένες ιδιότητες εφελκυσμού.

Καθορισμένη μηχανική αντοχή:Η καθορισμένη αντοχή σε εφελκυσμό είναι 360-500 MPa, η ελάχιστη αντοχή διαρροής είναι 235 MPa και η ελάχιστη επιμήκυνση είναι 24%. Αυτές οι τιμές είναι σημαντικές κατά τον υπολογισμό της διαστολής του σωλήνα, της παραμόρφωσης κάμψης και της ικανότητας συγκράτησης πίεσης.

Περιορισμένος φώσφορος και θείο:Τόσο ο φώσφορος όσο και το θείο περιορίζονται στο μέγιστο 0,035%. Ο έλεγχος αυτών των υπολειπόμενων στοιχείων είναι σημαντικός για τη διατήρηση της καθαρότητας του χάλυβα και τη μείωση του κινδύνου μειωμένης ολκιμότητας κατά τη διαμόρφωση του σωλήνα.

Αδιάλειπτη γραμμή πίεσης:Η θερμής έλασης κατασκευή χωρίς συγκόλληση παρέχει ένα συνεχές τοίχωμα σωλήνα χωρίς διαμήκη συγκολλημένη ένωση, καθιστώντας τον σωλήνα κατάλληλο για εξοπλισμό μεταφοράς θερμότητας που συγκρατεί πίεση, όπου απαιτείται ομοιομορφία του υλικού στην περιφέρεια.

Διαστατικός έλεγχος για την εγκατάσταση σωλήνων:Ο διαστατικός έλεγχος BS 3059 επιτρέπει τον καθορισμό της OD, του πάχους τοιχώματος, της ευθύτητας και του μήκους κοπής για συμβατότητα με τις οπές της πλάκας σωλήνων, τις πλάκες στήριξης και τις εργασίες κάμψης σωλήνων.

Τα Πλεονεκτήματά μας

1. Πώς ελέγχεται η ιχνηλασιμότητα του υλικού για σωλήνες εναλλάκτη θερμότητας αντικατάστασης;

Για τη συντήρηση λεβήτων και εναλλακτών θερμότητας, ένας από τους κύριους κινδύνους αγοράς είναι η ανάμειξη σωλήνων από διαφορετικές παρτίδες ή η προμήθεια υλικού του οποίου η πραγματική χημεία δεν μπορεί να ανιχνευθεί στον παραγγελθέντα βαθμό.

Κάθε παρτίδα παραγωγής μπορεί να ελέγχεται ανά αριθμό παρτίδας και να συνδέεται με την αντίστοιχη χημική ανάλυση και τα αποτελέσματα μηχανικών δοκιμών. Η τεκμηρίωση επιθεώρησης μπορεί να προσδιορίζει το πρότυπο, τον βαθμό, τον αριθμό παρτίδας, τις διαστάσεις, τη διαδρομή παραγωγής και τα αποτελέσματα δοκιμών, ώστε ο σωλήνας να μπορεί να ανιχνευθεί από την πρώτη ύλη έως το τελικό δέμα.

2. Πώς ελέγχονται η OD και το πάχος τοιχώματος για τη διαστολή της πλάκας σωλήνων;

Οι κατασκευαστές εναλλακτών θερμότητας ανησυχούν ιδιαίτερα για την υπερβολική διακύμανση της OD, την εκκεντρότητα του τοιχώματος και τη τοπική αραίωση του τοιχώματος, επειδή αυτές οι συνθήκες επηρεάζουν άμεσα τη μηχανική διαστολή, την υδραυλική διαστολή και τη στεγανοποίηση της πλάκας σωλήνων.

Η OD και το πάχος τοιχώματος μπορούν επομένως να ελέγχονται σε πολλαπλές θέσεις κατά μήκος του σωλήνα αντί μόνο στα άκρα του σωλήνα. Για παραγγελίες που απαιτούν στενή εφαρμογή στην πλάκα σωλήνων, η απαιτούμενη κλάση ανοχής OD, η ανοχή τοιχώματος και η μέθοδος μέτρησης πρέπει να αναγράφονται στην εντολή αγοράς πριν από την παραγωγή.

3. Πώς επαληθεύεται η ποιότητα του σωλήνα πριν από την αποστολή;

Η οπτική εμφάνιση από μόνη της δεν επαρκεί για σωλήνες πίεσης. Οι επαγγελματίες αγοραστές συνήθως απαιτούν επιβεβαίωση της χημείας, των μηχανικών ιδιοτήτων, των διαστάσεων και της ακεραιότητας πίεσης.

Η επιθεώρηση μπορεί να περιλαμβάνει χημική ανάλυση, δοκιμή εφελκυσμού, διαστατική μέτρηση, επιθεώρηση ευθύτητας, οπτική επιθεώρηση επιφάνειας και υδροστατική ή εφαρμόσιμη μη καταστροφική δοκιμή διαρροής. Πρόσθετη υπερηχητική ή δινορευματική εξέταση μπορεί να συμφωνηθεί όπου απαιτείται από την προδιαγραφή του έργου.

Πρότυπα Εκτέλεσης

Τα ακόλουθα πρότυπα καλύπτουν παρόμοιες εφαρμογές σωλήνων λεβήτων, πίεσης ή εναλλακτών θερμότητας. Θα πρέπει να αντιμετωπίζονται ως συγκρίσιμες οικογένειες προδιαγραφών αντί για αυτόματες ισοδύναμες βαθμίδες.

Η αντικατάσταση υλικών μεταξύ αυτών των προτύπων πρέπει να επιβεβαιώνεται από τη χημική σύνθεση, τις μηχανικές ιδιότητες σε θερμοκρασία δωματίου, τα δεδομένα σχεδιασμού σε υψηλές θερμοκρασίες, τις διαστάσεις, τις απαιτήσεις επιθεώρησης και τον κώδικα σχεδιασμού εξοπλισμού πίεσης.

Εφαρμογή

Σωλήνας Εναλλάκτη Θερμότητας Τροφοδοσίας Λεβήτων με Κέλυφος και Σωλήνες

Ο θερμής έλασης σωλήνας χωρίς συγκόλληση BS 3059 Gr 360 μπορεί να χρησιμοποιηθεί ως στοιχείο μεταφοράς θερμότητας σε έναν εναλλάκτη θερμότητας τροφοδοσίας λεβήτων με κέλυφος και σωλήνες.

Σε αυτήν την εφαρμογή, νερό ή άλλο υγρό διεργασίας ρέει μέσω της εσωτερικής κοιλότητας του σωλήνα, ενώ το θερμαντικό μέσο ρέει γύρω από την εξωτερική επιφάνεια. Ο σωλήνας εκτελεί επομένως τρεις λειτουργίες ταυτόχρονα: συγκράτηση εσωτερικής πίεσης, μεταφορά θερμότητας μέσω του τοιχώματος του σωλήνα και διατήρηση διαστατικής σταθερότητας όπου διέρχεται από πλάκες στήριξης και πλάκες σωλήνων.

Για αυτήν τη συγκεκριμένη εφαρμογή, οι προδιαγραφές αγοράς πρέπει να ορίζουν την εξωτερική διάμετρο, το πάχος τοιχώματος, το μήκος σωλήνα, τις απαιτήσεις διαστολής της πλάκας σωλήνων, τις απαιτήσεις δοκιμής πίεσης και οποιαδήποτε πρόσθετη μη καταστροφική εξέταση.

Χημική Σύνθεση

Μηχανικές Ιδιότητες

Θερμική Επεξεργασία και Συνθήκη Παράδοσης

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: Κατασκευαστής, μπορούμε επίσης να κάνουμε εμπόριο.

Ε: Πόσο καιρό είναι ο χρόνος παράδοσής σας;

Α: Γενικά, είναι 10-15 ημέρες εάν τα αγαθά είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα,

είναι ανάλογα με την ποσότητα.

Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;

Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

Α: Πληρωμή≤2000USD, 100% προκαταβολή. Πληρωμή>=2000USD, 30% T/T προκαταβολή, υπόλοιπο πριν από την αποστολή.

Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
