Σωλήνες σιδηροδρομικών συστημάτων
Λεπτομέρειες προιόντος

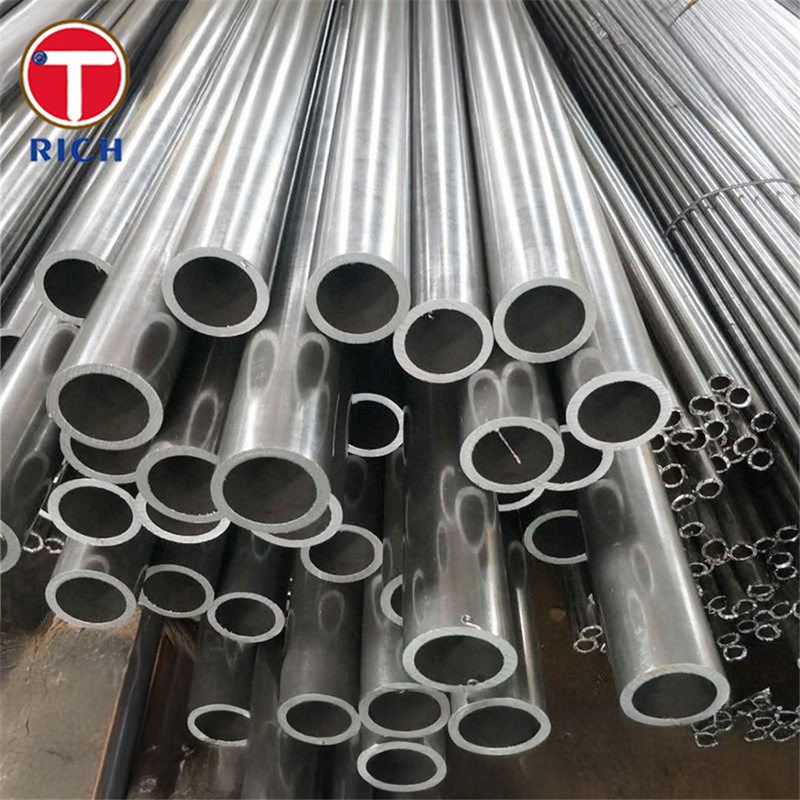

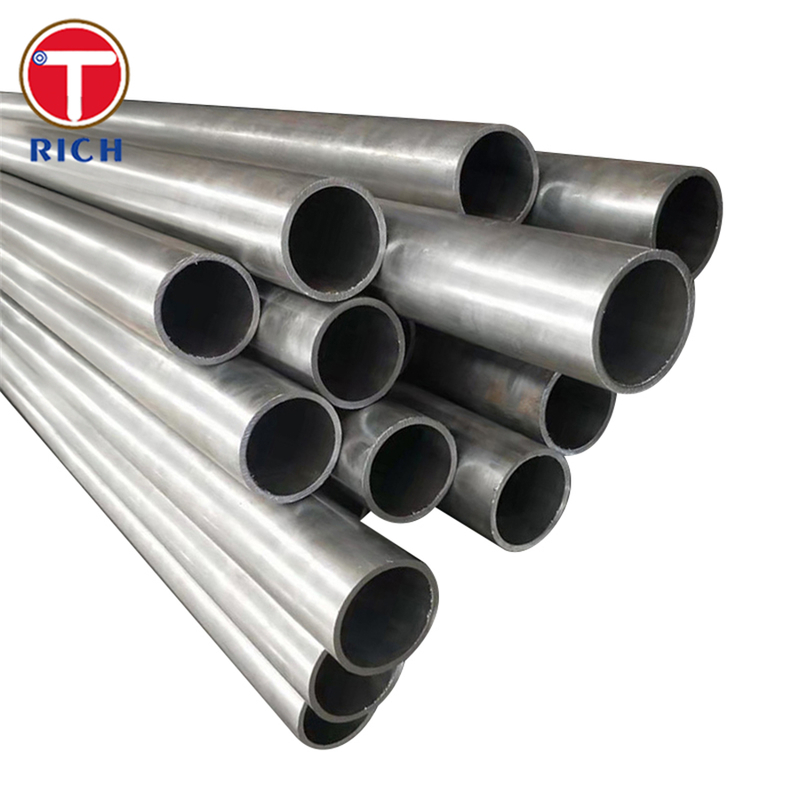

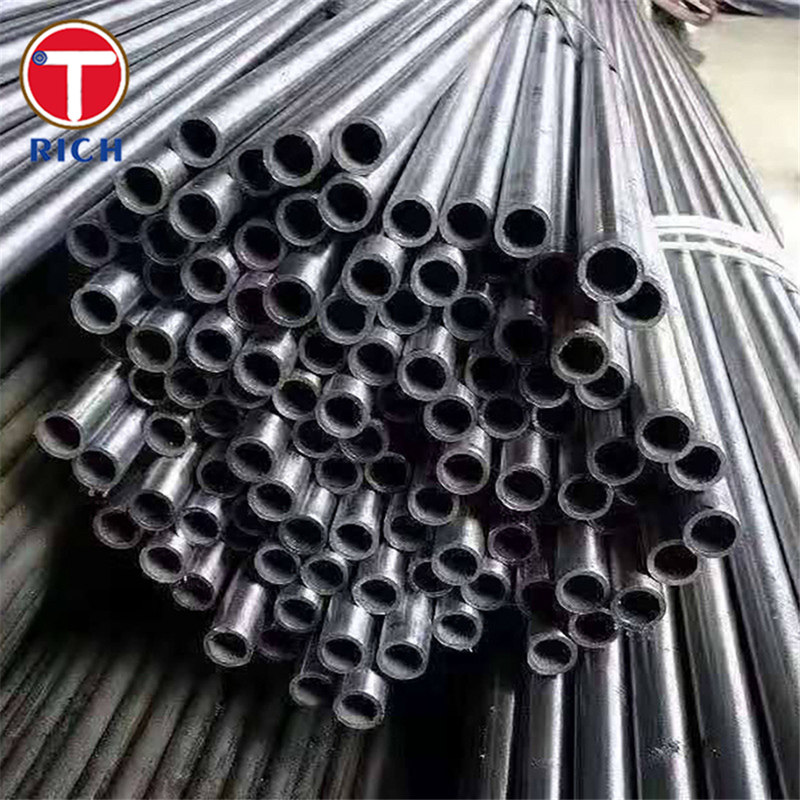

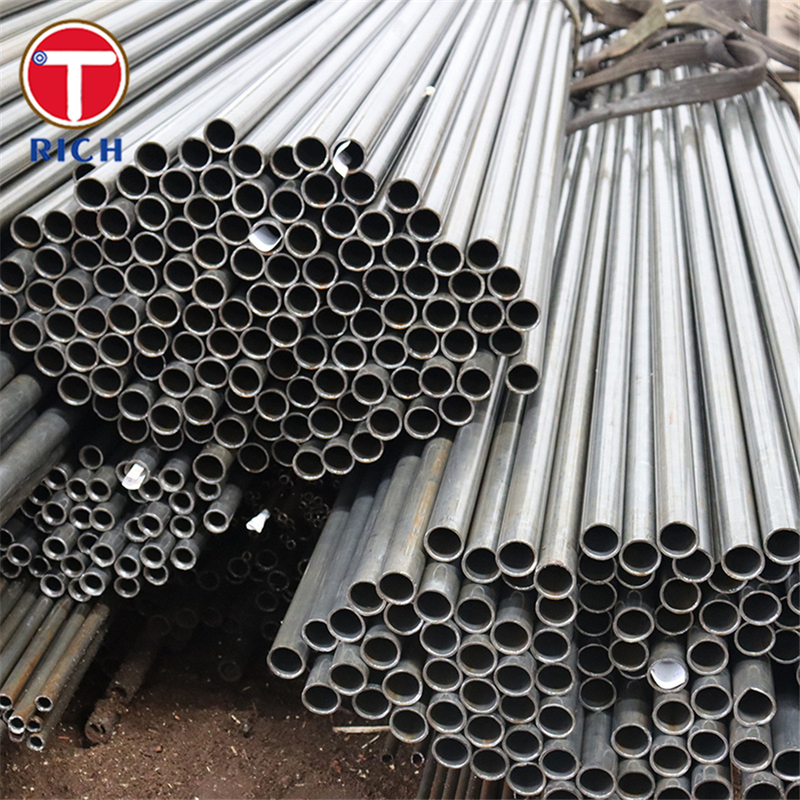

Σωλήνες χάλυβα DOM για μηχανικό εξοπλισμό
,Σωλήνας από χάλυβα κράματος συγκολλημένος με ERW
,Σωλήνες Drawn Over Mandrel με εγγύηση
Σωλήνες από χάλυβα κράματος συγκολλημένοι με ERW για μηχανικό εξοπλισμό
Σωλήνας από χάλυβα κράματος συγκολλημένος με ERW (Drawn‑Over‑Mandrel)παράγεται με ψυχρή έλξη ηλεκτρικά συγκολλημένου (ERW) σωλήνα μέσω ενός στελέχους για την επίτευξη ακριβών διαστάσεων, λείων εσωτερικών επιφανειών και βελτιωμένων μηχανικών ιδιοτήτων. Συνδυάζει την οικονομική απόδοση της κατασκευής ERW με μηχανική απόδοση που πλησιάζει αυτή των σωλήνων χωρίς ραφή. Οι τυπικές εξωτερικές διάμετροι κυμαίνονται από 12 mm έως 114 mm, τα πάχη τοιχώματος από 1,5 mm έως 6 mm και τα μήκη έως 12 m, με ανοχές που πληρούν ή υπερβαίνουν τις απαιτήσεις ASTM A519 DOM. Η υψηλή αντοχή διαρροής, οι στενές ανοχές διαστάσεων και το εξαιρετικό φινίρισμα επιφάνειας το καθιστούν ιδανικό για εξαρτήματα μηχανικής ακριβείας.
Περιγραφή Υλικού
Οι σωλήνες Drawn‑Over‑Mandrel ξεκινούν ως χαλύβδινη ταινία ERW που συγκολλάται κατά μήκος και στη συνέχεια ψυχρά έλκεται μέσω ενός στελέχους. Η διαδικασία ψυχρής έλξης βελτιώνει τη μικροδομή, εξαλείφει τις ασυνέχειες της ζώνης συγκόλλησης και προσδίδει υψηλότερη αντοχή και καλύτερη κυκλικότητα από το ERW όπως συγκολλήθηκε. Το βασικό κράμα είναι χάλυβας άνθρακα-μολυβδαινίου ελεγχόμενης χημείας, προσφέροντας έναν ισορροπημένο συνδυασμό αντοχής, σκληρότητας και μηχανικής κατεργασίας.
Προδιαγραφές
-
Εξωτερική Διάμετρος (OD): 12 mm – 216 mm
-
Πάχος Τοιχώματος: 1 mm – 80 mm
-
Μήκος: Έως 12 m (διαθέσιμα προσαρμοσμένα μήκη)
-

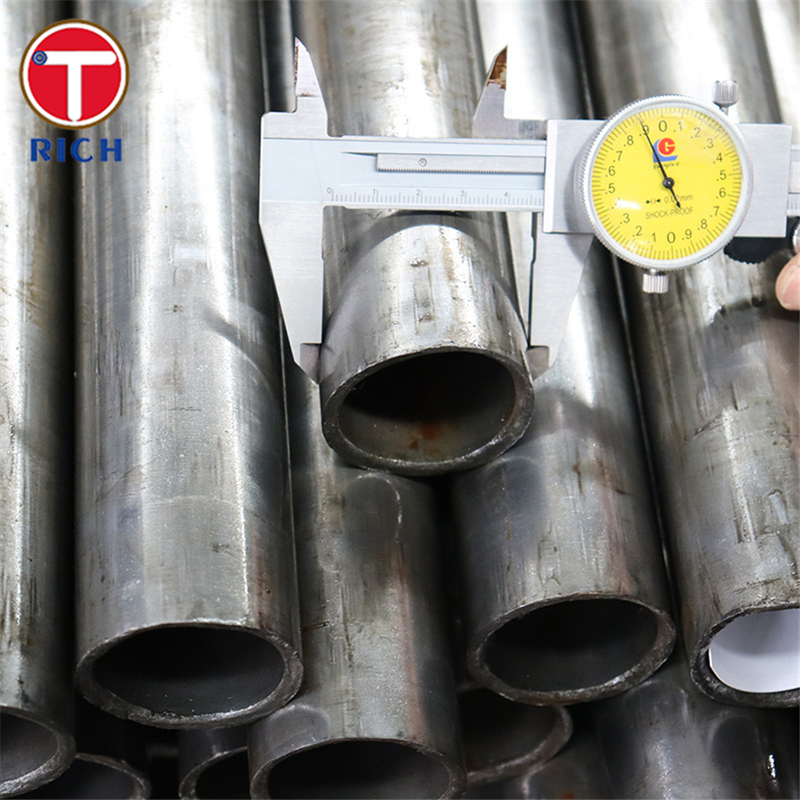

Ανοχές (OD/Wall): ± 0.05 mm / ± 0.10 mm (σύμφωνα με το ASTM A519 DOM)
-
Φινίρισμα Επιφάνειας: Εσωτερικό Ra ≤ 0.8 µm; εξωτερικό μαύρο‑τραβηγμένο ή προαιρετική στίλβωση
Χημική Σύνθεση
| Βαθμός | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) | Ni (%) | P (max) (%) | S (max) (%) |
|---|---|---|---|---|---|---|---|---|
| AISI 1026 | 0.22–0.28 | 0.60–0.90 | 0.15–0.35 | – | – | – | ≤ 0.040 | ≤ 0.050 |
| AISI 4130 | 0.280–0.330 | 0.40–0.60 | 0.15–0.30 | 0.80–1.10 | 0.15–0.25 | – | 0.035 | 0.040 |
| AISI 4140 | 0.380–0.430 | 0.75–1.00 | 0.15–0.30 | 0.80–1.10 | 0.15–0.25 | – | 0.035 | 0.040 |
| AISI 4340 | 0.370–0.430 | 0.600–0.800 | 0.150–0.300 | 0.700–0.900 | 0.200–0.300 | 1.65–2.00 | ≤ 0.035 | ≤ 0.040 |
| AISI 8620 | 0.18–0.23 | 0.70–0.90 | – | – | – | – | – | – |
Μηχανικές Ιδιότητες
| Βαθμός | Αντοχή σε εφελκυσμό (MPa) | Αντοχή διαρροής (MPa) | Επιμήκυνση (%) |
|---|---|---|---|
| AISI 1026 | 490 | 415 | 15 |
| AISI 4130 | 560 | 460 | 21.5 |
| AISI 4140 | 655 | 415 | 25.7 |
| AISI 4340 | 930–1080 | 830–980 | ≥ 12 |
| AISI 8620 | ~540 | ~385 | ~20 |
Βασικά Χαρακτηριστικά
-
Υψηλή Ακρίβεια: Στενές ανοχές διαστάσεων και εξαιρετική στρογγυλότητα.
-
Ενισχυμένη Αντοχή: Η ψυχρή‐έλξη αποδίδει αντοχές διαρροής έως και ~980 MPa για βαθμούς υψηλού κράματος.
-
Λεία Εσωτερική Επιφάνεια: Ιδανικό για επενδύσεις υδραυλικών κυλίνδρων και εφαρμογές ρουλεμάν.
-
Καλή Μηχανική Κατεργασία: Ειδικά σε ανόπτη κατάσταση για ευκολία κατασκευής.
-
Ομοιόμορφες Ιδιότητες: Ελεγχόμενη μικροδομή ζώνης συγκόλλησης για σταθερή απόδοση.
Συμμόρφωση με τα Πρότυπα
-
ASTM A519/A519M: Τυπική προδιαγραφή για μηχανικούς σωλήνες ERW – κατάσταση DOM.
-
EN 10305-1/2: Ψυχρά τραβηγμένοι συγκολλημένοι σωλήνες χάλυβα ακριβείας – μη κράμα και χάλυβας κράματος.
-
GOST 8732-78: Σωλήνες χάλυβα ακριβείας χωρίς ραφή – ψυχρής φινίρισμα.
-
JIS G3445: Σωλήνες από χάλυβα άνθρακα για μηχανική δομή – ψυχρά τραβηγμένοι.
-
GB 3639: Ψυχρά τραβηγμένοι σωλήνες ακριβείας από χάλυβα άνθρακα χωρίς ραφή.
Περιοχές Εφαρμογής
Γενικά Πεδία:
-
Υδραυλικά & Πνευματικά: Ράβδοι κυλίνδρων, επενδύσεις, έμβολα.
-
Αυτοκίνητα: Εξαρτήματα διεύθυνσης, σύνδεσμοι ανάρτησης, άξονες μετάδοσης.
-
Βιομηχανικά Μηχανήματα: Άξονες γραναζιών, πείροι, κυλινδρικοί κύλινδροι.
-
Αεροδιαστημική & Άμυνα: Ενεργοποιητές συστημάτων προσγείωσης, συνδέσμους ελέγχου.
-
Εξοπλισμός Κατασκευών: Υδραυλικές μπούμες, πόδια ανύψωσης.
Ειδικές Χρήσεις σε Κάθε Πεδίο:
-
Υδραυλικοί Κύλινδροι: Επενδύσεις σωλήνων DOM για ομαλή στεγανοποίηση και ελάχιστη φθορά.
-
Συστήματα Διεύθυνσης: Ράβδοι ζεύξης και ράβδοι έλξης που απαιτούν υψηλή αντοχή σε κόπωση.
-
Συναρμολογήσεις Γρανάζιων: Σωλήνες ακριβείας για άξονες πινιόν και κυλινδρικούς άξονες.
-
Ενεργοποιητές Συστήματος Προσγείωσης: Σωλήνες με μικροδομή ανθεκτική στην κόπωση.
-
Μπούμες Γερανών & Συστήματα Ανύψωσης: Σωλήνες υψηλής αντοχής που αντιστέκονται στην κάμψη και τη στρέψη.
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Α: Γενικά, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι σύμφωνα με την ποσότητα.
Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος της μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
-
