Σωληνωτός Σπειροειδής Σωλήνας με Πτερύγια Συγκολλημένος Ελικοειδής Οδοντωτός Σωλήνας με Πτερύγια για Βιομηχανικούς Εναλλάκτες Θερμότητας

Υλικό

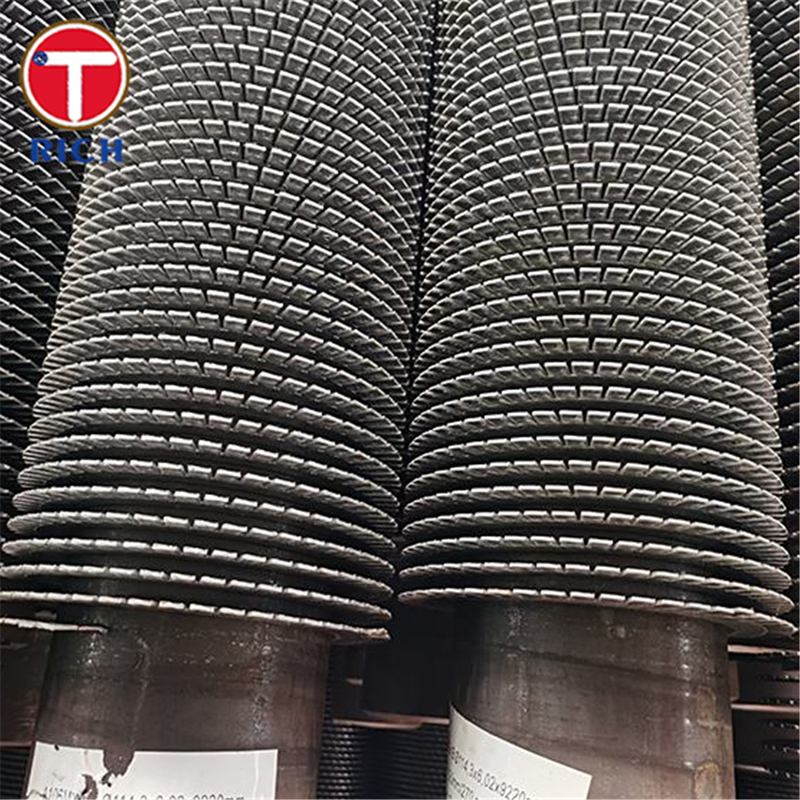

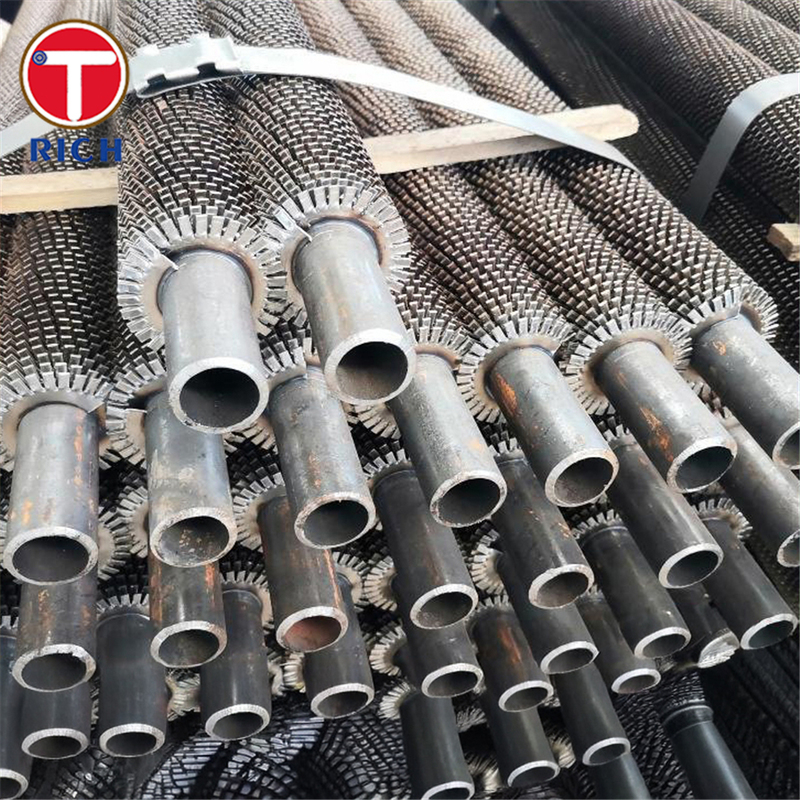

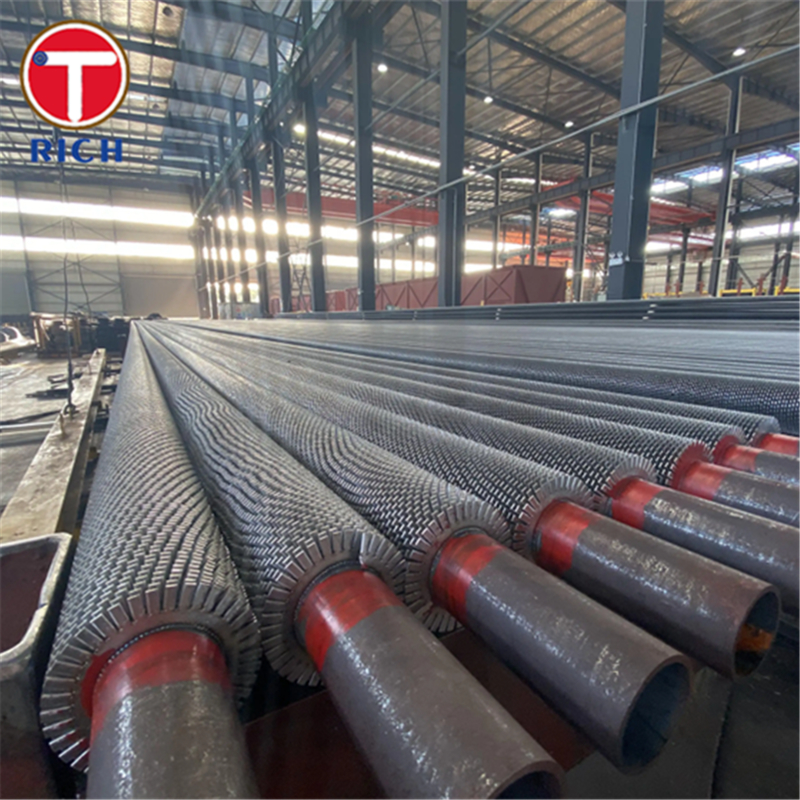

Ο Σωληνωτός Σπειροειδής Σωλήνας με Πτερύγια, γνωστός και ως Συγκολλημένος Ελικοειδής Οδοντωτός Σωλήνας με Πτερύγια, είναι ένας τύπος βελτιωμένου εξαρτήματος μεταφοράς θερμότητας που κατασκευάζεται με τη συγκόλληση ελικοειδών πτερυγίων στην επιφάνεια ενός βασικού σωλήνα. Ο βασικός σωλήνας κατασκευάζεται συνήθως από ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή χάλυβα κράματος, ενώ τα πτερύγια κατασκευάζονται συνήθως από τα ίδια ή συμβατά υλικά. Τα πτερύγια είναι ελικοειδώς τυλιγμένα και συγκολλημένα στην εξωτερική επιφάνεια του σωλήνα για να αυξήσουν την απόδοση μεταφοράς θερμότητας σε αερόψυκτους εναλλάκτες θερμότητας, λέβητες και βιομηχανικά θερμαντικά σώματα.

Προδιαγραφές

• Υλικό Βασικού Σωλήνα: Ανθρακούχος χάλυβας, ανοξείδωτος χάλυβας ή χάλυβας κράματος (ASTM A179, A213, A333, κ.λπ.)

• Υλικό Πτερυγίων: Ανθρακούχος χάλυβας, ανοξείδωτος χάλυβας ή χάλυβας κράματος

• Τύπος Πτερυγίων: Ελικοειδές οδοντωτό πτερύγιο (συνεχές ή τμηματικό)

• Ύψος Πτερυγίων: 8–16 mm

• Πάχος Πτερυγίων: 0,8–1,5 mm

• Βήμα Πτερυγίων: 2,5–10 mm

• Εξωτερική Διάμετρος Σωλήνα: 19–63,5 mm

• Πάχος Τοιχώματος Σωλήνα: 2–5 mm

• Σύνδεση Πτερυγίων: Συγκόλληση αντίστασης υψηλής συχνότητας

• Μήκος: Έως 15 μέτρα (προσαρμόσιμο)

Κύρια Χαρακτηριστικά

• Υψηλή Απόδοση Μεταφοράς Θερμότητας: Ο σχεδιασμός των οδοντωτών πτερυγίων δημιουργεί αναταράξεις στη ροή του αέρα, βελτιώνοντας τη συνολική απόδοση μεταφοράς θερμότητας.

• Ισχυρή Σύνδεση Πτερυγίων: Η διαδικασία συγκόλλησης υψηλής συχνότητας εξασφαλίζει εξαιρετική μεταλλουργική σύνδεση μεταξύ των πτερυγίων και του βασικού σωλήνα, εξασφαλίζοντας μεγάλη διάρκεια ζωής υπό θερμική κυκλοφορία.

• Αντοχή στη Διάβρωση και την Οξείδωση: Κατάλληλο για περιβάλλοντα αερίων υψηλής θερμοκρασίας και διαβρωτικών αερίων.

• Προσαρμόσιμος Σχεδιασμός: Οι διαστάσεις, το βήμα και τα υλικά των πτερυγίων μπορούν να προσαρμοστούν για συγκεκριμένες βιομηχανικές εφαρμογές.

• Ανθεκτικότητα: Εξαιρετική μηχανική αντοχή για να αντέχει σε κραδασμούς, θερμική διαστολή και συστολή.

Τα Πλεονεκτήματά μας

Από την οπτική γωνία ενός επαγγελματία κατασκευαστή, εστιάζουμε σε αρκετές βασικές πτυχές που ενδιαφέρουν περισσότερο τους πελάτες:

1. Συγκόλληση Ακριβείας και Έλεγχος Ευθύτητας:
   Οι προηγμένες γραμμές συγκόλλησης υψηλής συχνότητας εξασφαλίζουν σταθερότητα στη σύνδεση πτερυγίου-σωλήνα, με την ευθύτητα του σωλήνα να ελέγχεται εντός ±1 mm/m και ελάχιστη παραμόρφωση.

2. Ακρίβεια Διαστάσεων και Ανοχών:
   Η ανοχή της εξωτερικής διαμέτρου του σωλήνα διατηρείται εντός ±0,5% και η ακρίβεια του βήματος των πτερυγίων είναι εντός ±0,2 mm, εξασφαλίζοντας ομοιομορφία βέλτιστης ανταλλαγής θερμότητας.

3. Εκτεταμένη Διάρκεια Ζωής:
   Χρησιμοποιούμε υπερηχητικές και ρευματοειδείς δοκιμές για να εγγυηθούμε την ακεραιότητα της συγκόλλησης, επεκτείνοντας σημαντικά τη διάρκεια ζωής του προϊόντος σε σύγκριση με τους συμβατικούς σωλήνες με πτερύγια.

4. Πιστοποίηση Υλικών και Ιχνηλασιμότητα:
   Κάθε παρτίδα υλικών συνοδεύεται από πλήρη ιχνηλασιμότητα σύμφωνα με τα πρότυπα ISO 9001, εξασφαλίζοντας τη συμμόρφωση με τις προδιαγραφές ASTM/EN/JIS.

5. Επιλογές Προστασίας από τη Διάβρωση:
   Διατίθενται προαιρετικές επιφανειακές επεξεργασίες όπως γαλβάνισμα, επίστρωση αλουμινίου ή βαφή εποξειδίου για ενισχυμένη αντοχή στη διάβρωση.

Χημική Σύνθεση (Σύγκριση Τυπικών Βαθμών)

Μηχανικές Ιδιότητες

Εφαρμοστέα Πρότυπα

• ASTM: A179 / A213 / A333 / A556 / A210

• EN: EN 10216-2 / EN 10217-5

• JIS: JIS G3461 / G3462

• GB: GB/T 13793 / GB/T 5310

• GOST: GOST 8732 / 8734

Πεδία Εφαρμογής

Οι Σωληνωτοί Συγκολλημένοι Ελικοειδείς Οδοντωτοί Σωλήνες με Πτερύγια χρησιμοποιούνται ευρέως σε βιομηχανικούς εναλλάκτες θερμότητας για συστήματα ψύξης αέρα, θέρμανσης αερίου και ανάκτησης ενέργειας.

Συγκεκριμένες Εφαρμογές:

• Σταθμοί Παραγωγής Ενέργειας: Προθερμαντήρες αέρα, οικονομητές και συμπυκνωτές.

• Πετροχημική Βιομηχανία: Ψύκτες αερίου διεργασίας, μονάδες ανάκτησης θερμότητας.

• Διυλιστήρια: Ψύκτες αέρα με πτερύγια, γεννήτριες ατμού ανάκτησης θερμότητας (HRSG).

• Χαλυβουργεία και Μεταλλουργικά Εργοστάσια: Ανάκτηση θερμότητας αποβλήτων καυσαερίων.

• HVAC και Ψύξη: Βιομηχανικοί αερόψυκτοι συμπυκνωτές και εξατμιστές.

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

A: Κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.

Ε: Πόσος είναι ο χρόνος παράδοσής σας;

A: Γενικά, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα,

είναι σύμφωνα με την ποσότητα.

Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;

A: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος της μεταφοράς.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

A: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.

Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
