Σωλήνες σχήματος U από ανοξείδωτο χάλυβα ∆ωλήνες σχήματος U από χάλυβα που έχουν λυθεί με κρύο για ανταλλακτές θερμότητας

Σύνοψη του υλικού

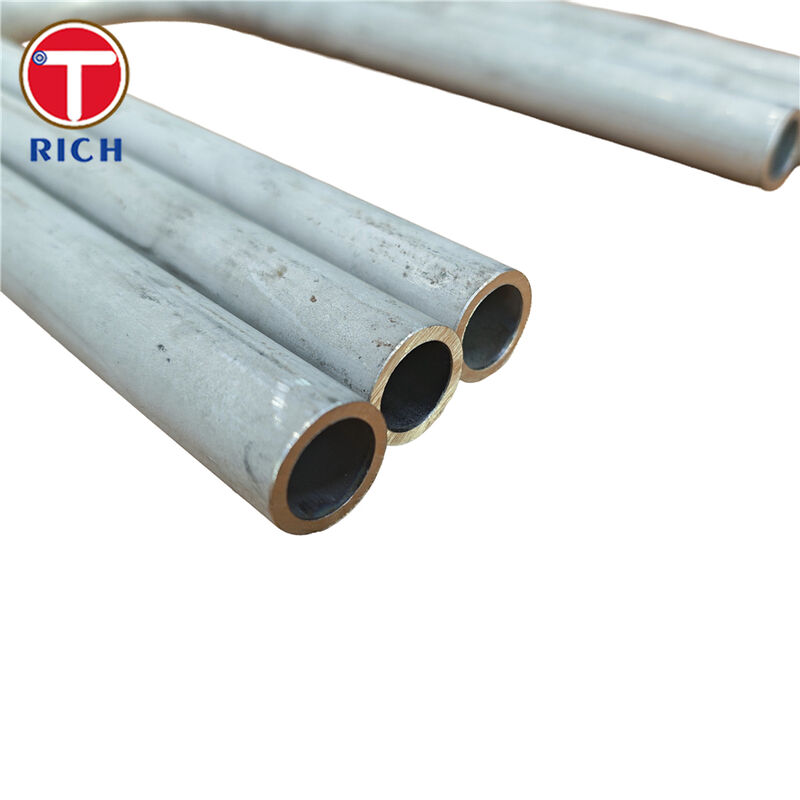

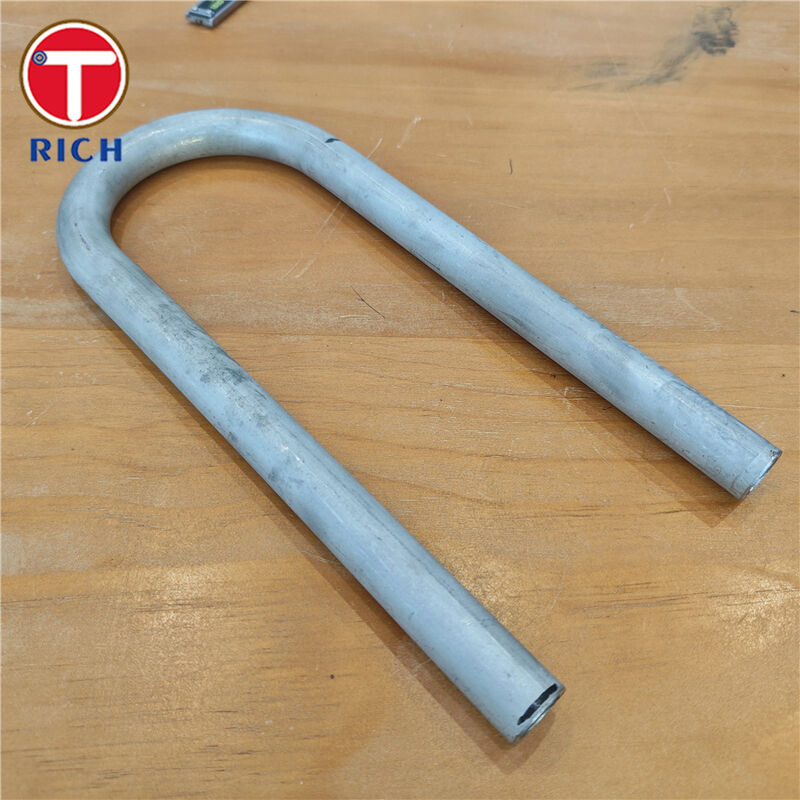

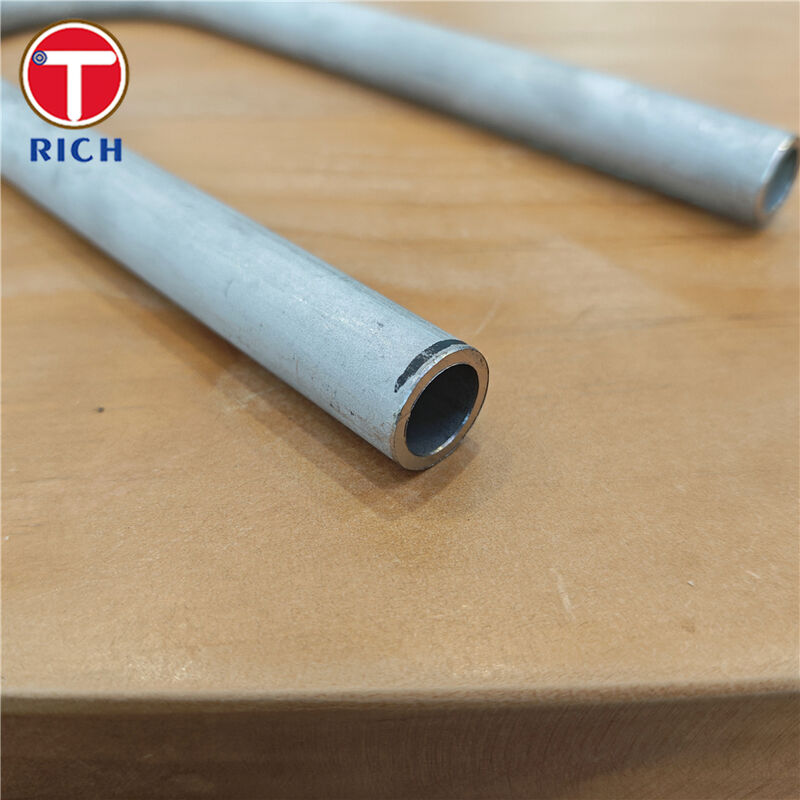

Οι σωλήνες σχήματος U από ανοξείδωτο χάλυβα (σωλήνες U-bent) κατασκευάζονται με ψυχρή κάμψη αδιάβρωστων ή συγκολλημένων σωλήνων ανταλλακτών θερμότητας από ανοξείδωτο χάλυβα σε ακριβείς γεωμετρικές μορφές U ή πολυ-U,ακολουθείται από ελάφρυνση της έντασης ή αναψύκωση με διάλυμα, εφόσον απαιτείταιΕίναι σχεδιασμένα για ανταλλακτές θερμότητας, συμπυκνωτές, λέβητες και θερμαντήρες νερού τροφοδοσίας που λειτουργούν υπό υψηλή θερμοκρασία και πίεση.και παράγονται συνήθως σε αυστενίτες όπως το TP304/304L, TP316/316L και TP321 σε πρότυπα όπως το ASTM A213 ή συναφείς προδιαγραφές.

Προδιαγραφές

Βασικό υλικό

• Αυστενίτες ανοξείδωτοι χάλυβες: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Άλλες επιλογές κατόπιν αιτήματος: ανοξείδωτοι χάλυβες υψηλότερης σύνθεσης, ανοξείδωτοι χάλυβες διπλής σύνθεσης, κράματα νικελίου

Περιοχή διαστάσεων (τυπική ικανότητα)

• Εξωτερική διάμετρος (OD): περίπου 12,7·38,1 mm (1⁄2"·11⁄2"), μεγαλύτερα μεγέθη κατόπιν αιτήματος

• Δάχος τοίχου (WT): περίπου 0,70·4,0 mm

• Ράδιο κάμψης (CLR):

  • Ελάχιστο: συνήθως ≥1,5 × OD

  • Μέγιστο: έως περίπου 1500-1700 mm ανάλογα με την OD και την ποιότητα

• Μέγιστο μήκος των ίσων ποδιών: έως περίπου 12.000 mm

• Μέγιστο αναπτυγμένο μήκος ανά σωλήνα U: έως περίπου 27.000-30.000 mm

Δρόμος παραγωγής

• Μητρικός σωλήνας: σωλήνες θερμίδας από ανοξείδωτο χάλυβα χωρίς συγκόλληση ή συγκόλληση

• Τάση: τέντωμα σε κρύο σε καθορισμένη ακτίνα και μήκος ποδιού (συνήθως σύμφωνα με την πρακτική TEMA / DIN 28179)

• Θερμική επεξεργασία:

  • Επεξεργασία με διάλυμα ή ανακούφιση κατά την ένταση μετά την κάμψη για μη χαλυβουργημένες ουσίες αυστενίτη, όταν απαιτείται από κώδικα ή πελάτη

• Τελική επεξεργασία: ακινητοποιημένη, λαμπερή ή μηχανικά γυαλισμένη, όπως ορίζεται

• Τελεία: απλή, με βέλος ή προετοιμασμένη για συγκόλληση σωλήνα-πλακέτο

Βασικά χαρακτηριστικά

• Εξαιρετική αντοχή στη διάβρωση στο νερό, στον ατμό, σε πολλά χημικά προϊόντα και στα διυλιστήρια/πετροχημικά μέσα, ιδίως στα TP316/316L και TP321.

• Δυνατότητα υψηλών θερμοκρασιών για εργασία λέβητα και ανταλλακτήρα θερμότητας, με σταθερές μηχανικές ιδιότητες σε υψηλές θερμοκρασίες λειτουργίας.

• Συγκινητική διάταξη δέσμης χάρη στο σχεδιασμό σε σχήμα U, μειώνοντας το μήκος του ανταλλάκτη και επιτρέποντας θερμική επέκταση χωρίς αρθρώσεις επέκτασης.

• Σφιχτός έλεγχος της κάμψης (άκρος, αραίωση του τοίχου, ωορρόπιση) για τη διατήρηση της ακεραιότητας της πίεσης και της απόδοσης ροής στην κάμψη.

• Πλήρως ανιχνεύσιμη παραγωγή με δοκιμές πίεσης και μη καταστροφική εξέταση σύμφωνα με τα διεθνή πρότυπα.

Τα Πλεονεκτήματά Μας

1Πώς ελέγχετε την αραίωση του τοίχου και την ωορρηξία στην καμπύλη U;

Η αραίωση του τοιχώματος και η στρέβλωση της διατομής είναι οι κύριοι μηχανικοί προβληματισμοί σε σωλήνες ψυχρής κάμψης,επειδή το εξωτερικό τοίχωμα της καμπύλης τείνει να αραιώνει ενώ το εσωτερικό τοίχωμα παχύνει και το τμήμα γίνεται ελαφρώς οβάλ.

• Σχεδιάζουμε διαδικασίες κάμψης για να διατηρήσουμε την απώλεια του τοίχου στην κάμψη σε ένα ελεγχόμενο χαμηλό ποσοστό του αρχικού τοίχου και την ωορρηξία εντός των στενών ορίων της OD,σύμφωνα με τις κοινές προδιαγραφές ανταλλακτών θερμότητας για σωλήνες U-bent.

• Τα εργαλεία κάμψης, τα μάντραλ και η λιπαντική επιλογή είναι κατάλληλα για το OD / WT και το βαθμό, μειώνοντας την τοπική πίεση και αποτρέποντας την επίπεδη.

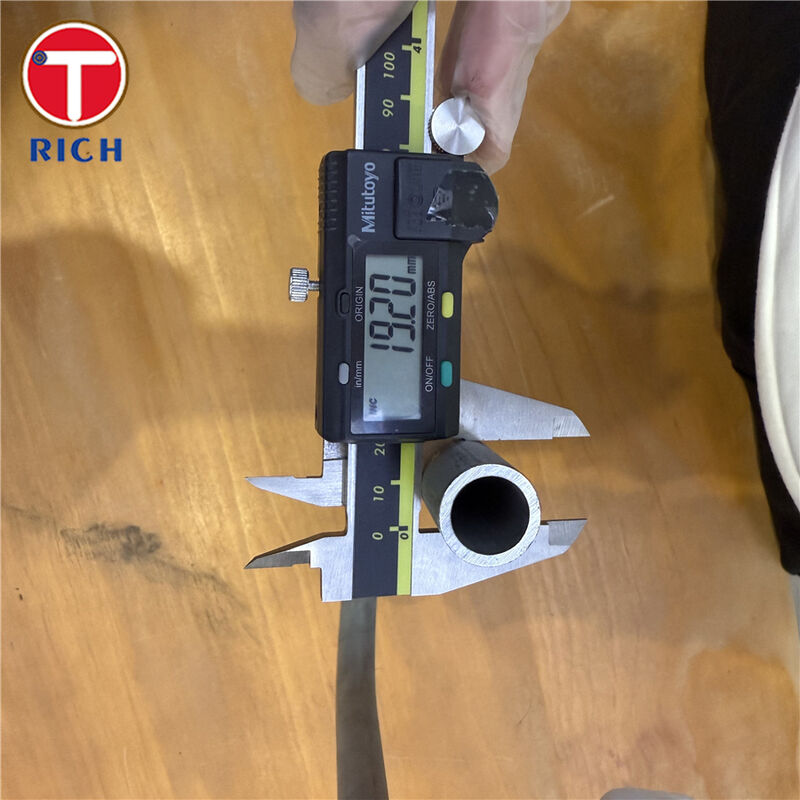

• Κάθε παρτίδα ελέγχεται διαμετρικά στην καμπύλη (OD, WT, ωορρηξία) ώστε οι σωλήνες να χωρούν στις τρύπες του φύλλου σωλήνα και να πληρούν τις απαιτήσεις πίεσης της διαδικασίας.

2. ∆ΕΝ είναι ο σωλήνας καλώς θερμικά επεξεργασμένος μετά την ψυχρή κάμψη;

Η ψυχρή κάμψη εισάγει υπολειπόμενες πιέσεις και μπορεί να μειώσει την αντοχή στη διάβρωση εάν παραμείνουν υψηλές πιέσεις στο υλικό.

• Για τους αυστενίτες σωλήνες U από ανοξείδωτο χάλυβα, εφαρμόζουμε επεξεργασία θερμότητας με αναψύκλωση με διάλυμα ή επεξεργασία με απώλεια πίεσης μετά την κάμψη, όποτε απαιτείται από τον πελάτη ή τον κώδικα.

• Η θερμική επεξεργασία πραγματοποιείται σε ελεγχόμενα φούρνα ή με μεθόδους ηλεκτρικής αντίστασης, όπως συνήθως χρησιμοποιούνται από τους μεγάλους κατασκευαστές σωλήνων U.

• Οι μηχανικές και διαβρωτικές ιδιότητες μετά την κάμψη αποκαθίστανται έτσι στα επίπεδα που καθορίζονται στα πρότυπα των σωλήνων βάσης (για παράδειγμα ASTM A213).

3.Ποια πρότυπα και βαθμούς μπορείτε να ανταποκριθείτε;

Οι τελικοί χρήστες απαιτούν συνήθως συμβατότητα με γνωστά πρότυπα σωλήνων και κωδικούς σχεδιασμού ανταλλακτών.

• ΑΣTM / ASME

  • ASTM A213 / ASME SA213 για αδιάβροχους αυστενιτικούς σωλήνες ανταλλακτών θερμότητας από ανοξείδωτο χάλυβα (TP304/304L, TP316/316L, TP321, TP347H κλπ.)

  • ASTM A249 / ASME SA249 για συγκολλημένους ακτινοειδείς σωλήνες λέβητα και ανταλλακτή θερμότητας όπου προσδιορίζονται συγκολλημένοι σωλήνες μητέρες

  • ASTM A688 / ASTM A803 για σωλήνες τύπου θερμαντήρα νερού τροφοδοσίας με καμπύλη σε U, με βάση συγκολλημένο ή αδιάβροχο αυστενιτικό ανοξείδωτο χάλυβα

• EN / DIN

  • EN 10216-5 για αδιάβροχους σωλήνες ανοξείδωτης χάλυβα για σκοπούς πίεσης και αντοχής στη διάβρωση

  • EN 10217-7 για συγκολλημένους σωλήνες υπό πίεση από ανοξείδωτο χάλυβα, κατά περίπτωση

  • DIN 28179 / DIN 28180 για τη γεωμετρία κάμπωσης U και τις διαμετρικές ανοχές σε σωληνωτούς εναλλάκτες θερμότητας

• GOST

  • Τρόποι από ανοξείδωτο χάλυβα για χρήση ανθεκτικά στη διάβρωση, συμπεριλαμβανομένων των εφαρμογών με εναλλάκτη θερμότητας

• ΔΕΣ

  • Σωλήνες από ανοξείδωτο χάλυβα για λέβητα και ανταλλακτές θερμότητας

• GB (Κίνα)

  • GB/T 13296 Σωλήνες από ανοξείδωτο χάλυβα χωρίς συγκόλληση για λέβητα και εναλλάκτες θερμότητας

  • GB/T 14976 Σωλήνες από ανοξείδωτο χάλυβα χωρίς συγκόλληση για τη μεταφορά υγρών, όταν προσδιορίζονται για υπηρεσίες σωληνώσεων διαδικασίας

Αυτό επιτρέπει την προμήθεια σωλήνων σε σχήμα U για να ανταποκρίνονται στα περισσότερα διεθνή έργα και στις απαιτήσεις του κώδικα.

4. ∆ιότι για την επιθεώρηση, τις δοκιμές και την τεκμηρίωση?

• Οι σωλήνες υποβάλλονται σε υδροστατικές ή μη καταστροφικές ηλεκτρικές δοκιμές (στροφικό ρεύμα, υπερηχογράφηση) σε κάθε κομμάτι, όπως επιτρέπεται από τα ισχύοντα πρότυπα σωλήνων.

• Για τις κρίσιμες υπηρεσίες μπορούν να προβλεφθούν πρόσθετες δοκιμές, όπως δοκιμές διασφαιρικής διάβρωσης, PMI και έλεγχοι σκληρότητας.

• Παρέχονται πιστοποιητικά δοκιμών εργοστασίου (για παράδειγμα EN 10204 3.1) που καλύπτουν τον αριθμό θερμότητας, την ποιότητα, τις διαστάσεις, την NDT και την κατάσταση της θερμικής επεξεργασίας.

5Ποιο υλικό προτείνεις για την υπηρεσία μου;

• Για το γενικό νερό, τον ατμό και πολλά μέσα χαμηλής περιεκτικότητας σε χλωρίδιο, το TP304/TP304L είναι συνήθως επαρκές.

• Για χλωριούχες ή ελαφρώς επιθετικές χημικές ουσίες, το TP316/TP316L είναι συνήθως η ασφαλέστερη επιλογή χάρη στην περιεκτικότητά του σε μολυβδαίνιο και τη βελτιωμένη αντοχή του σε τρύπες.

• Για υπηρεσία υψηλότερης θερμοκρασίας με συχνή θερμική πορεία, συχνά προτιμάται το TP321 (Ti-σταθεροποιημένο) ή το TP347H.

Χημική σύνθεση

Μηχανικές ιδιότητες

Πρότυπο εκτέλεσης

ΑΣTM / ASME

• ASTM A213 / ASME SA213 ̇ αδιάβροχοι σωλήνες από σίδηρο σιδηρομεταλλεύματος φερριτικού και αυστενιτικού για λέβητες, υπερθερμαντήρες και ανταλλακτές θερμότητας

• ASTM A249 / ASME SA249 ️ συγκολλημένοι austenitic λέβητες, υπερθερμαντήρες, ανταλλακτές θερμότητας και σωλήνες συμπύκνωσης

• ASTM A688 / ASTM A803 ∙ αυστενίτες και φερριτικές ατσάλινες σωλήνες θερμαντήρα νερού τροφοδοσίας και σωλήνες U-bend

EN / DIN

• EN 10216-5 ∆ιαβρόχια σωλήνες από ανοξείδωτο χάλυβα για πιέσεις

• EN 10217-7 ∆ύναμοι από ζυγισμένο ανοξείδωτο χάλυβα για πιέσεις

• DIN 28179 / DIN 28180 ∙ σωλήνες και καμπύλες σε U για σωληναριώδεις εναλλάκτες θερμότητας· διαστάσεις, υλικά και ανοχές κάμψης

GOST

• ΓΚΟΣΤ 9941 Τρόποι από ανοξείδωτο χάλυβα από ανθεκτικά στην διάβρωση χάλυβα, που χρησιμοποιούνται ευρέως στις αγορές της ΚΑΚ για εξοπλισμό ανταλλακτών θερμότητας και επεξεργασίας

ΔΕΣ

• JIS G3463 Τάμια από ανοξείδωτο χάλυβα για λέβητα και ανταλλακτές θερμότητας

GB (Κίνα)

• GB/T 13296 Ω αδιάβροχοι σωλήνες από ανοξείδωτο χάλυβα για λέβητα και εναλλάκτη θερμότητας

• GB/T 14976 Πυλώματα από ανοξείδωτο χάλυβα χωρίς συγκόλληση για τη μεταφορά υγρών

Πεδία εφαρμογής

Γενικοί τομείς εφαρμογής

Χάρη στην υψηλή αντοχή στη διάβρωση, την ικανότητα θερμοκρασίας και την συμπαγή γεωμετρία τους, οι σωλήνες σχήματος U από ανοξείδωτο χάλυβα χρησιμοποιούνται ευρέως σε:

• Μετατροπείς θερμότητας με κελύφη και σωλήνα

• Συσσωρευτές και θερμαντήρες νερού τροφοδοσίας

• Κεταλλεύματα και θερμαντήρες αποβλήτων

• Ηλεκτρικές μονάδες και μονάδες ανάκτησης θερμότητας από ανανεώσιμες πηγές ενέργειας

• Εξοπλισμός πυρηνικών και πετροχημικών διεργασιών
