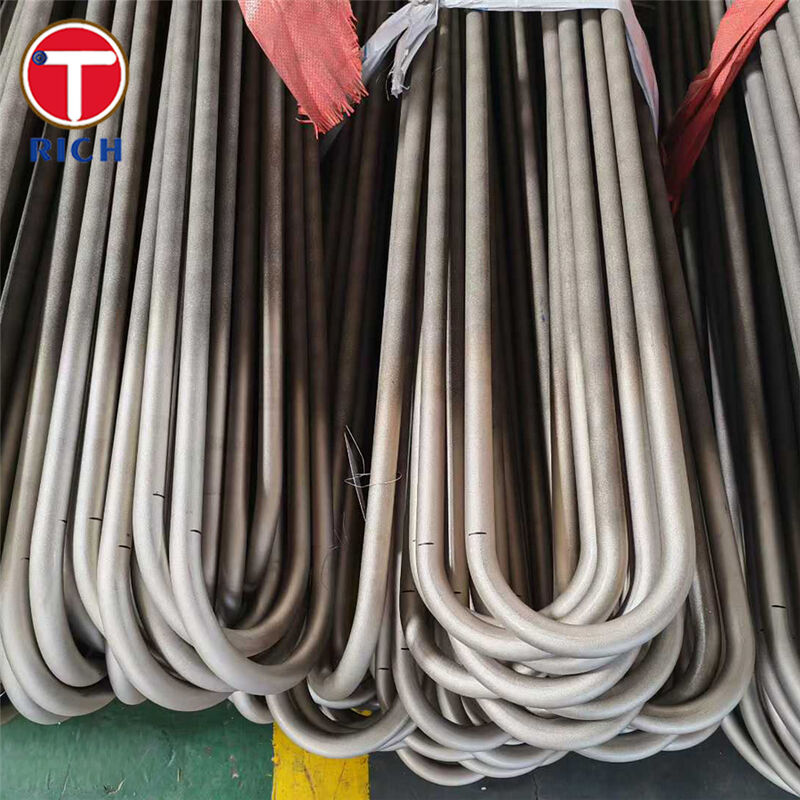

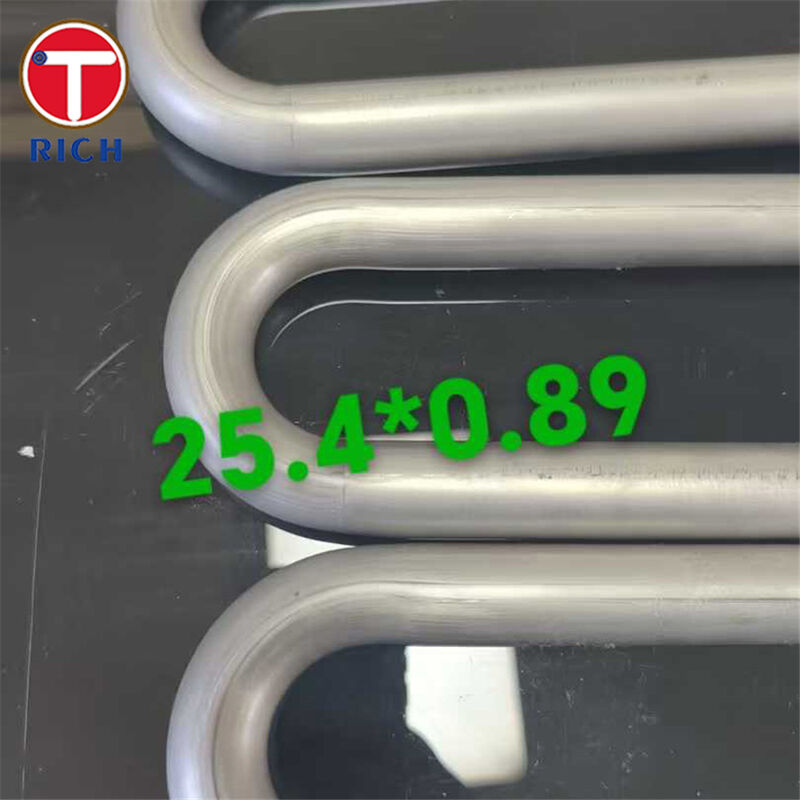

ASTM A179 Ψυχρά τραβηγμένο αδιάβροχο σωλήνα κάμψης από χαμηλού άνθρακα χάλυβα U για ανταλλακτές θερμότητας
Λεπτομέρειες προιόντος
Ψυχρή σχεδίαση χωρίς ραφή U Bend Tube
,U-Tube από χάλυβα χαμηλού άνθρακα
,Εναλλάκτης θερμότητας Σωλήνας σχήματος U
ASTM A179 U-Bend σωλήνα
Υλικό
Οι σωλήνες U-bend ASTM A179 είναι αδιάβροχοι σωλήνες χάλυβα χαμηλού άνθρακα που σχηματίζονται σε σχήμα U για ανταλλακτές θερμότητας, συμπυκνωτές, ψυγεία και παρόμοιους εξοπλισμούς μεταφοράς θερμότητας.Ο σωλήνας βάσης παράγεται από την απρόσκοπτη διαδικασία και το κρύο σχεδιασμό, κατόπιν να λυγίζει στην απαιτούμενη ακτίνα/μήκη ποδιού με αυστηρό έλεγχο της σταθερότητας των διαστάσεων και της κατάστασης της επιφάνειας.
Προδιαγραφές
-
Τύπος προϊόντος: Στρώση σε U (U-tube) για ανταλλακτές θερμότητας
-
Βασικό υλικό / πρότυπο: ASTM A179 / A179M (συχνά αναφέρεται ως SA179 για παρόμοια γλώσσα προμηθειών)
-
Τρόπος κατασκευής: χωρίς συγκόλληση → κατεδάφιση → κάμψη σε U (ανά σχέδιο)
-
Τυπικό εύρος OD του σωλήνα βάσης (περίοδος ASTM A179): 1/8" έως 3" (3.2~76.2 mm)
-
Παράμετροι κλειδίς στροφής U (προσαρμοσμένο):
-
Ράδιο κάμπωσης (CLR), μήκος ποδιού, μήκος αγγίγματος, μήκος ευθείας, τελική επιφάνεια
-
Ελεγχόμενη ωορρηξία και αραίωση του τοιχώματος στην καμπύλη (μετρούμενη και αναφερόμενη)
-
Βασικά χαρακτηριστικά
-
Εξαιρετική καταλληλότητα μεταφοράς θερμότητας: ομαλή OD/ID, σταθερό τοίχωμα, σταθερή γεωμετρία από σωλήνες που τραβήχτηκαν με κρύο
-
Αξιόπιστη απόδοση σχηματισμού: η χημεία χαμηλών εκπομπών άνθρακα υποστηρίζει τις εργασίες κάμψης, επέκτασης και κυλίας που απαιτούνται συνήθως για τη συναρμολόγηση σωλήνων σε φύλλα
-
Πιστοποίηση ποιότητας: έλεγχος χημικής ουσίας + μηχανική δοκιμή + τυπικές δοκιμές σωλήνων (π.χ. επιλογές σκληρότητας/επιπλασιάσεως/φλόρας/υδροστατικής ή NDT ανά παραγγελία)
Τα Πλεονεκτήματά Μας
-
Πώς ελέγχετε την αραίωση του τοίχου και την ωορρηξία στην καμπύλη;
Ελέγχουμε τα εργαλεία κάμψης, τη λίπανση και τις παραμέτρους σχηματισμού, και μπορούμε να παρέχουμε μετρήσεις περιοχής κάμψης (οβάλτητα και αραίωση τοίχων).Δοκιμαστική συσκευή- μπορούμε να κατασκευάσουμε και να επιθεωρήσουμε σύμφωνα με τα κριτήρια του έργου σας και να προμηθεύσουμε αρχεία επιθεώρησης. -
Ποιες επιθεωρήσεις και έγγραφα θα λάβω;
Παρέχουμε πλήρη ιχνηλασιμότητα ανά θερμότητα/παρτίδα και πιστοποιητικό δοκιμής εργοστασίου (EN 10204 3.1 διαθέσιμο κατόπιν αιτήματος),επιπλέον συμμόρφωση με τις απαιτούμενες δοκιμές σύμφωνα με τις απαιτήσεις των σωλήνων ASTM (χημική/προϊόντη ανάλυση και μηχανική επαλήθευση)· υδροστατική ή μη καταστροφική δοκιμή, εφόσον ορίζεται). -
Πώς αποφεύγετε τη μόλυνση και τις ζημιές κατά τη μεταφορά (κρίσιμες για τους ανταλλακτές θερμότητας);

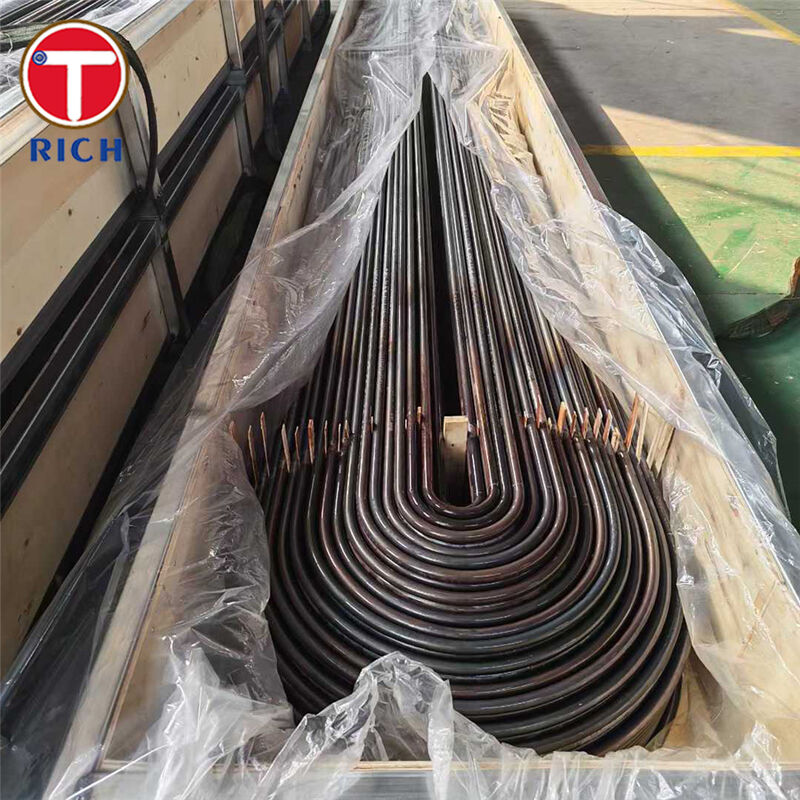

Ακολουθούμε ελεγχόμενες πρακτικές τελικής επεξεργασίας και συσκευασίας (κόψιμο/αποφλοιό/καθαρισμός, κάλυψη/σφραγισμός των τερμάτων και συσκευασία εξαγωγής) για την προστασία των τερμάτων των σωλήνων και την εσωτερική καθαριότητα κατά τη μεταφορά και την αποθήκευση.
Χημική σύνθεση
| Αξία / Πρότυπο | Γ | Ναι. | Μ | Π | S | Αρ | Νι | Κου | Μo | V | Nb | Τι | Αλ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΑΣTM A179 | 0.06 ∙0.18 | Επικεφαλής | 0.27 ∙0.63 | ≤0.035 | ≤0.035 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| ΑΣTM A192 | 0.06 ∙0.18 | ≤0.25 | 0.27 ∙0.63 | ≤0.035 | ≤0.035 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| ΑΣTM A210 Gr. A-1 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤ 1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥0.02 |
| Δελτίο ΕΚ 10-1994, σημείο 1. | ≤0.18 | ≤0.35 | 0.30 ∙0.60 | ≤0.035 | ≤0.035 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
Σημείωση: Η ένδειξη "αποδεικνύει" δεν αναφέρεται στις αναφερόμενες περιλήψεις για την εν λόγω κατηγορία.
Μηχανικές ιδιότητες (5 βαθμοί αναφοράς)
| Αξία / Πρότυπο | Δυνατότητα τράβηξης (MPa) | Δυνατότητα απόδοσης (MPa) | Επεκτάσεις (%) | Σκληρότητα |
|---|---|---|---|---|
| ΑΣTM A179 | ≥325 | ≥ 180 | ||
| ΑΣTM A192 | ≥325 | ≥ 180 | ≥ 35 | ≤ 77 HRB |
| ΑΣTM A210 Gr. A-1 | ≥415 | ≥255 | ≥ 30 | ≤ 79 HRB |
| EN 10216-2 P235GH (T ≤ 16 mm αναφορά) | 360 ̇ 500 | ≥235 | ≥ 25 | Επικεφαλής |
| Δελτίο ΕΚ 10-1994, σημείο 1. | ≥340 | ≥175 | ≥ 35 | Επικεφαλής |
Προδιαγραφές
-
ASTM: ASTM A179/A179M (σωλήνας βάσης) + ASTM A450/A450M (γενικές απαιτήσεις για σωλήνες από χάλυβα χαμηλής κράσεως άνθρακα)
-
EN: EN 10216-2 (άψογοι σωλήνες πίεσης με υψηλές ιδιότητες θερμοκρασίας, π.χ. P235GH)
-
GOST: GOST 8733 (τεχνικές απαιτήσεις για ψυχρά παραμορφωμένους αδιάβροχους σωλήνες) + GOST 8734 (περίοδος μεγεθών για ψυχρά διαμορφωμένους αδιάβροχους σωλήνες)
-
JIS: JIS G 3461 (σωλήνες λέβητα και εναλλάκτη θερμότητας από χάλυβα άνθρακα, π.χ. STB340)
-
GB: GB/T 3639 (άδιάβια σωλήνες ακριβείας ψυχρής έλξης/ψυχρής έλασης) και επιλογές που βασίζονται σε έργα, όπως η GB 3087 για την υπηρεσία λέβητα, όταν ορίζεται
Περιοχές εφαρμογής
-
Ηλεκτροπαραγωγή και λέβητες: συμπυκνωτές, θερμαντήρες νερού τροφοδοσίας, εξοικονομιστές (σύνθετα σωλήνες U)
-
Πετρέλαιο και φυσικό αέριο / διύλιση: ψύκτες, συμπυκνωτές, ανταλλακτές θερμότητας ανάκτησης
-
Χημικές και πετροχημικές: ανταλλακτές θερμότητας διαδικασίας, ψυκτικοί επιφανειακών συστημάτων
Η γεωμετρία U-bend χρησιμοποιείται κυρίως σε ανταλλακτές κελύφους και σωλήνων για να επιτρέψει συμπαγές πολλαπλό διάδρομο ροής και αποτελεσματική διάταξη δέσμης.
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος χρόνος παράδοσης έχετε;
Α: Γενικά, είναι 10-15 ημέρες αν τα αγαθά είναι σε αποθέματα, ή είναι 30-40 ημέρες αν τα αγαθά δεν είναι σε αποθέματα,
Είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Απ: Πληρωμή <= 2000USD, 100% προκαταβολικά. Πληρωμή>= 2000USD, 30% T/T προκαταβολικά, υπόλοιπο πριν από την αποστολή.
Αν έχετε άλλη ερώτηση, pls αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μου.
-
