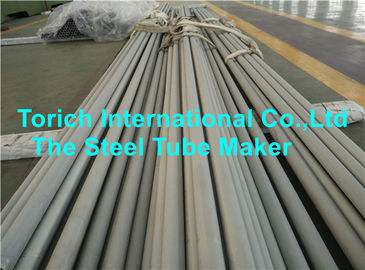

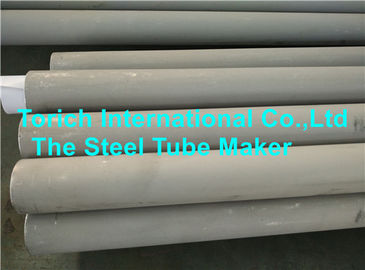

GB13296 -1991 0Cr18Ni9 ανόπτησε και πάστωσε τον άνευ ραφής σωλήνα ανοξείδωτου για τους ανταλλάκτες θερμότητας λεβήτων
Λεπτομέρειες προιόντος
από ανοξείδωτο χάλυβα γύρος σωλήνα
,σωλήνας ανοξείδωτου μεγάλων διαμέτρων
GB13296 -1991 Σιδηροειδή σωλήνα υψηλής ακρίβειας υψηλής πίεσης για ανταλλακτές θερμότητας λέβητα
Οι σωλήνες από ανοξείδωτο χάλυβα για λέβητα και εναλλάκτη θερμότητας κατασκευάζονται σύμφωνα με το κινεζικό εθνικό πρότυπο GB13296-91.
Το GB13296-91 είναι ένα πρότυπο που ισχύει για σωλήνες από άψογο ανοξείδωτο χάλυβα που χρησιμοποιούνται για λέβητα και εναλλάκτη θερμότητας.
GB13296-1991 Χωρίς συγκόλληση σωλήνες από ανοξείδωτο χάλυβα για λέβητα, ανταλλακτές θερμότητας
0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
Τεχνικό πρότυπο:GB13296-91
Ανοχή για αδιάβροχο σωλήνα λέβητα από ανοξείδωτο χάλυβα:
| Μέθοδος παραγωγής | Μέγεθος ((mm) | Ανεκτικότητα | |
| Ζεστή έλαση (εκτόξευση) | Υπερβολικό | ≤ 140 | ±1,25% |
| > 140 | ±1,0% | ||
| WT | ≤ 10 | ± 12,5% | |
| > 10 | ±15% | ||
| Κρύο σχίσμα (κρύο έλασμα) | Υπερβολικό | 8 ~ 30 | ±0,20 mm |
| > 30 έως 50 | ±0,30 mm | ||
| > 50 | ± 0,8% | ||
| WT | 1.0~3 | +12% -10% | |
| >3.0 | ± 10% | ||
Διάρκεια:
μήκος ή γενικός σωλήνας από χάλυβα:
Τύπος θερμής έλασης (εξόρυξης): 3~12 m
Κρύο τράβηγμα (κρύο έλαση) σωλήνα: 3~8 m
Το μήκος για σωλήνα νερού και σωλήνα χάλυβα λέβητα:
Τύπος θερμής έλασης (εξόρυξης): 4~12 m
Κρύο τράβηγμα (κρύο έλαση) σωλήνα: 4 ~ 8 m
Ανεπάρκεια κάμψης:
WT≤15mm, κάμψη≤1,5mm/m
WT>15 mm, κάμψη ≤2,0 mm/m
Τελική μορφή:
Και τα δύο άκρα του σωλήνα θα πρέπει να κοπούν σε ορθή γωνία, και να αφαιρέσετε burrs
Μηχανικές ιδιότητες
Η θερμική επεξεργασία των διαμήκων μηχανικών ιδιοτήτων των σωλήνων από χάλυβα πρέπει να γίνεται σύμφωνα με το πρότυπο.
| Υλικό | Δυνατότητα τέντωσης MPa ≥ | Δυνατότητα απόδοσης MPa ≥ | Επέκταση % ≥ |
| 0Cr18Ni9 | 520 | 205 | 35 |
| 1Cr19Ni9 | 520 | 205 | 35 |
| 0Cr19Ni10 | 480 | 175 | 35 |
| 1Cr18Ni9Ti | 550 | 205 | 40 |
| 0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 0Cr26Ni5Mo2 | 590 | 390 | 18 |
| 1Cr17 | 410 | 245 | 20 |
| 00Cr27Mo | 410 | 245 | 20 |
| 1Cr25Ti | 440 | 245 | 17 |
Σκληρότητα:
Για τους σωλήνες των οποίων το W.T. είναι ≥ 2 mm, πρέπει να πραγματοποιούνται δοκιμές σκληρότητας Rockwell.
Δοκιμές των αδιάβρωστων σωλήνων λέβητα:
1Δοκιμή κάμψης:
Οι σωλήνες πρέπει να υποβάλλονται σε δοκιμή κάμψης όταν η OD ≤ 22 mm. Η γωνία κάμψης είναι 90 μοίρες και η ακτίνα κάμψης είναι 6 φορές η εξωτερική διάμετρος του χάλυβα σωλήνα.
2. Υδραυλική δοκιμή·
Η δοκιμή με ιμάντα μπορεί να χρησιμοποιηθεί με υπερηχογράφηση αντί για υδραυλικές δοκιμές.C8 πρέπει να ακολουθείται.
3. Δοκιμή επιπέδου
4. Δοκιμή φλάνγκας
5. Επέκταση δοκιμής
-
